一、產品概述
? ? 本裝置是根據我國各職業院校、技工學校開設的數碼相機維修技術、數碼攝像機維修技術、電腦維修技術等實訓教學要求而研制的。適合各職業院校、技工學校數碼產品維修技術等課程的教學與技能訓練。

二、技術性能
1.輸入電源：單相三線～220V±10%? 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.整機容量：＜500VA
4.安全保護：動作電流≤30mA? 動作時間≤0.1s
5.外形尺寸：160cm×75cm×130cm
三、系統組成

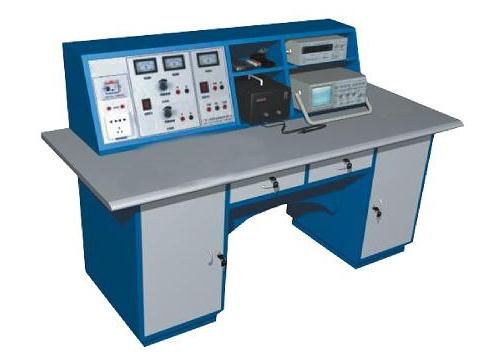

本裝置有實訓屏、實訓桌、實訓儀器儀表三部分組成
（一）實訓屏
1.交流電源：（帶有過流保護）? 輸出電壓：220VAC±10%? 50Hz
2.直流電源：0V～15V可調
（二）實訓桌
整體結構：設有四個萬向輪和四個固定調節機構，便于移動和固定。桌面為防水、防火、耐磨高密度板，結構堅固。設有抽屜，用于放置工具和資料。
（三）實訓儀器儀表
主要有數字萬用表、示波器、頻率計、超聲波清洗器、熱風拆焊臺、恒溫電烙鐵、帶放大功能臺燈和工具套件等。
四、實訓項目
1.對數碼產品維修所用到的主要儀器儀表的認識與操作
2.利用工具套件對數碼產品進行拆裝
3.數碼產品的焊接
4.數碼產品的元器件的認識與判別好壞
5.用儀器儀表對數碼產品的常見故障進行測量分析
6.利用熱風拆焊臺和恒溫電烙鐵對數碼產品進行芯片拆、焊
7.學生可以自己動手制作簡單的數碼產品
8.對數碼產品主要供電電源的認識、分析與故障維修
9.對數碼產品主要的機械結構認識、分析與故障維修
10.對數碼產品進行軟件升級

?
