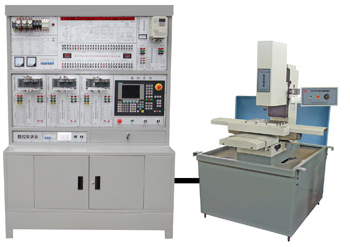

TYK-802CMA型 數控銑床綜合技能實訓智能考核系統(網絡型)
一、產品特點 1.由數控銑床實訓臺和數控銑床實物組成,不僅可作為數控銑床電氣故障的維修實訓設備,也可作為數控銑床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控銑床編程與加工操作等多項功能; 2.學生在實訓臺上進行電氣維修方面的實訓;數控系統安裝在實訓臺上,便于進行實訓操作; 3.完全采用工業化的器件,將一臺數控銑床的電控系統的每一環節在實訓臺上進行分解展示; 4.模塊化結構設計,并設計有強電柜,便于實現數控銑床各個環節的實訓教學; 5.設計有專門的故障設置區和排故操作單元。教師在故障設置區通過開關設置故障,具有數控銑床的故障維修考核功能。 ? ? 二、技術性能 1.輸入電源:三相四線380V±10%? 50Hz 2.工作環境:溫度-10℃~+40℃? 相對濕度<85%(25℃) 海拔<4000m 3.裝置容量:<4kVA 4.外形尺寸:137cm×60cm×189cm 三、實訓裝置的基本配置及功能 1.控制屏采用鐵質雙層亞光密紋噴塑結構,鋁質面板; 2.電源部分:采用三相四線380V交流電源供電,漏電保護器控制總電源; 3.數控系...
分享
描述
一、產品特點
1.由數控銑床實訓臺和數控銑床實物組成,不僅可作為數控銑床電氣故障的維修實訓設備,也可作為數控銑床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控銑床編程與加工操作等多項功能;
2.學生在實訓臺上進行電氣維修方面的實訓;數控系統安裝在實訓臺上,便于進行實訓操作;
3.完全采用工業化的器件,將一臺數控銑床的電控系統的每一環節在實訓臺上進行分解展示;
4.模塊化結構設計,并設計有強電柜,便于實現數控銑床各個環節的實訓教學;
5.設計有專門的故障設置區和排故操作單元。教師在故障設置區通過開關設置故障,具有數控銑床的故障維修考核功能。
?

?
二、技術性能
1.輸入電源:三相四線380V±10%? 50Hz
2.工作環境:溫度-10℃~+40℃? 相對濕度<85%(25℃) 海拔<4000m
3.裝置容量:<4kVA
4.外形尺寸:137cm×60cm×189cm
三、實訓裝置的基本配置及功能
1.控制屏采用鐵質雙層亞光密紋噴塑結構,鋁質面板;
2.電源部分:采用三相四線380V交流電源供電,漏電保護器控制總電源;
3.數控系統單元:采用西門子(SINUMERIK 802C base line)數控系統;
4.驅動模塊:X/Y/Z進給軸均采用伺服電機驅動;
5.主軸模塊:主軸電機為三相異步電機,由三菱變頻器進行無級調速。
四、LG-VM160型數控銑床技術參數
■工作臺面積:?????????? 280×160mm
■三向行程(X/Y/Z):250×160×180mm
■定位精度:???????????? ±0.05 mm
■T形槽數及寬度:???? 3×8mm
■刀柄形式:???????????? 彈簧夾頭ER16
■主軸電機功率:??????0.55kw
■主軸轉速:???????????? 100~3500rpm
■外形尺寸:???????????? 93cm×88cm×160cm
■機床重量:????????????? 350Kg
五、實訓項目
1. 數控銑床電氣系統的設計
2. 數控系統的初始化
3. 數控系統的參數設置
4. 輸入輸出信號的使用
5. 機床參考點的設置
6. 進給驅動單元的調試與應用
7. 主軸變頻器的調試與應用
8. 數控系統的通訊
9. PLC編程及應用
10.數控銑床故障診斷與維修
11.數控銑床編程操作與加工
?
11.數控銑床編程操作與加工
?
