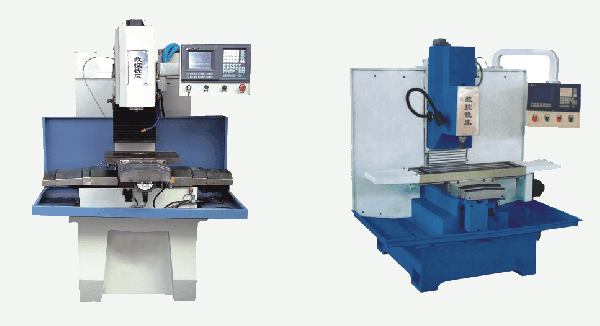

TYK-240型/TYK-125型 教學生產兩用型數控銑床
TYK-240 教學生產兩用型數控銑床 TYK-125 教學生產兩用型數控銑床 工作臺面積T型槽工作臺*大承重X向行程Y向行程Z向行程X向快速移動速度Y向快速移動速度Z向快速移動速度主軸電機功率主軸端面至工作臺面的距離主軸*高轉速選用刀具直徑范圍定位精度重復定位精度數控系統控制軸數機床外形尺寸(長寬高)重量 mm個KgmmmmmmKwmmrpmmmmmmm軸mmKg 400×24001230400200250步進：3m/min伺服：6m/min步進：3m/min伺服：6m/min步進：3m/min伺服：6m/min0.5515-215600060.020.00531120×1170×1500900 主軸孔錐度主軸轉速范圍主電機功率工作臺面積(長×寬)工作臺三向行程(X、Y、Z)主軸端面至工作臺距離工作臺允許*大承重銑削進給速度范圍(三向)三向步進電機扭矩*小設定單位定位精度重復定位精度編程方式控制軸數聯動軸數零件程序容量外型尺寸(長×寬×高)重量 Bt30145-3000rpm(無級調速)1.5KW840mm×250mm480mm×250mm×250mm100-350150kg(12-2000)mm/min12Nm0.005mm+-0.02mm/300mm0.01mmISO代碼、鍵盤...
分享
描述
|
TYK-240 教學生產兩用型數控銑床
|
TYK-125 教學生產兩用型數控銑床
|
|||
|
工作臺面積
T型槽 工作臺*大承重 X向行程 Y向行程 Z向行程 X向快速移動速度 Y向快速移動速度 Z向快速移動速度 主軸電機功率 主軸端面至工作臺面的距離 主軸*高轉速 選用刀具直徑范圍 定位精度 重復定位精度 數控系統控制軸數 機床外形尺寸(長寬高) 重量 |
mm
個 Kg mm mm mm Kw mm rpm mm mm mm 軸 mm Kg |
400×2400
12 30 400 200 250 步進：3m/min伺服：6m/min 步進：3m/min伺服：6m/min 步進：3m/min伺服：6m/min 0.55 15-215 6000 6 0.02 0.005 3 1120×1170×1500 900 |
主軸孔錐度
主軸轉速范圍 主電機功率 工作臺面積(長×寬) 工作臺三向行程(X、Y、Z) 主軸端面至工作臺距離 工作臺允許*大承重 銑削進給速度范圍(三向) 三向步進電機扭矩 *小設定單位 定位精度 重復定位精度 編程方式 控制軸數 聯動軸數 零件程序容量 外型尺寸(長×寬×高) 重量 |
Bt30
145-3000rpm(無級調速) 1.5KW 840mm×250mm 480mm×250mm×250mm 100-350 150kg (12-2000)mm/min 12Nm 0.005mm +-0.02mm/300mm 0.01mm ISO代碼、鍵盤錄入、后臺編輯 三軸+主軸變頻控制 三軸三聯動 56K(約3000段程序) 1200mm×900mm×1410mm 650kg |
◆相關數控實訓考核系統：
