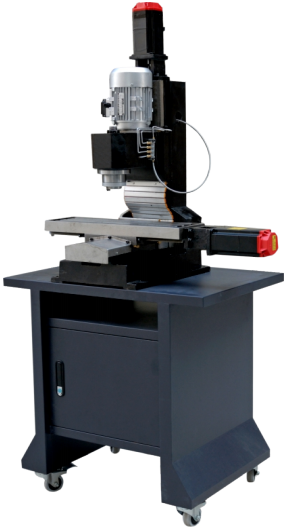

TYK-SK107A型數控銑床實訓設備（半實物）
一、設備功能說明 數控銑床采用真實的儀表銑床結構， X、Y、Z軸由伺服電機控制，主軸由變頻器控制，X、Y、Z軸拖板采用滾珠絲桿進行傳動，Z軸需要配置帶抱閘的電機，可以進行鋁材等工件的加工實訓。 機床的導軌采用硬軌、絲桿采用滾珠絲桿，傳動采用聯軸器直連的方式。整體結構采用樹脂砂鑄件，外形美觀實用。 二、設備實訓項目 1、??數控銑床加工實訓 2、??數控銑床調試實訓 3、??重力軸的抱閘控制實訓 4、??數控銑床的維修實訓 三、技術參數 1、??工作臺面積 長×寬：550×160 2、??T型槽 數量-寬–間距：3-12-42 3、??工作臺最大承載：40 4、??X軸行程：320 5、??Y軸行程：170 6、??Z軸行程：280 7、??主軸端面至工作臺：50-330 8、??主軸中心至立柱導軌面：185 9、??主軸最高轉速（Rpm）: 1500 10、?快速移動速度：X/Y/Z （m/min.）:4 11、?切削進給速度（mm/min）:2000 12、?外形尺寸：長×寬×高＝800×600×1700； 13、?機床重量：120KG...
分享
描述
一、設備功能說明
數控銑床采用真實的儀表銑床結構， X、Y、Z軸由伺服電機控制，主軸由變頻器控制，X、Y、Z軸拖板采用滾珠絲桿進行傳動，Z軸需要配置帶抱閘的電機，可以進行鋁材等工件的加工實訓。
機床的導軌采用硬軌、絲桿采用滾珠絲桿，傳動采用聯軸器直連的方式。整體結構采用樹脂砂鑄件，外形美觀實用。
二、設備實訓項目
1、??數控銑床加工實訓
2、??數控銑床調試實訓
3、??重力軸的抱閘控制實訓
4、??數控銑床的維修實訓
三、技術參數
1、??工作臺面積 長×寬：550×160
2、??T型槽 數量-寬–間距：3-12-42
3、??工作臺最大承載：40
4、??X軸行程：320
5、??Y軸行程：170
6、??Z軸行程：280
7、??主軸端面至工作臺：50-330
8、??主軸中心至立柱導軌面：185
9、??主軸最高轉速（Rpm）: 1500
10、?快速移動速度：X/Y/Z （m/min.）:4
11、?切削進給速度（mm/min）:2000
12、?外形尺寸：長×寬×高＝800×600×1700；
13、?機床重量：120KG
