一、設備介紹：

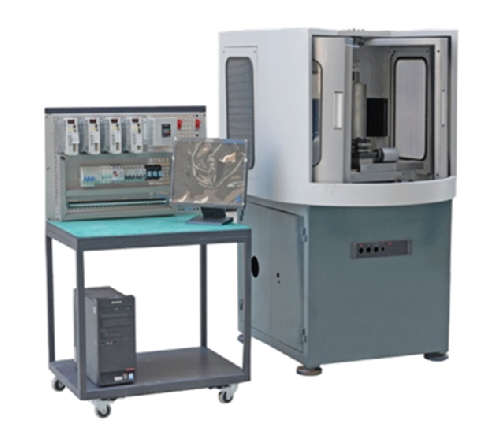

??該設備把數控車床、數控銑床、龍門銑床、雕銑機經過創新的機械設計組合而成，包含四個進給軸（X1、X2(Y)、Z1、Z2、兩個主軸，一個主軸采用伺服電機控制（A軸），一個主軸采用模擬量控制及一個4工位電動刀架，控制系統可以選用五軸四聯動的標準CNC,也可以選用運動控制卡進行控制，適合于自動化專業、數控專業、機電專業、計算機專業的運動控制實訓與CNC軟件開發的課題設計。

二、功能：

1、多軸數控機床的控制實訓

2、數控車床、數控銑床、龍門銑床控制實訓

3、主軸電機的速度與位置控制方式實訓

4、可使用VB、VC、C++r等高級編程語言，調用運動函數，人機界面、控制軟件的開發實訓

5、五軸四聯動數控系統的控制實訓

三、技術參數：

1. 最大加工尺寸（X1、Z1、Y）： 200×150×120 mm
2. 最大車削直徑（棒料）: 28mm
3. 最大車削長度: 80mm
4. 電動刀架：LD4
5. X1（銑）軸最大行程：260mm
6. Z1（銑）軸最大行程：150mm
7. Y（銑）X2（車削）軸最大行程： 120mm
8. Z2（車削）軸最大行程：100mm
9. 車床主軸轉速：3000mm/min
10. 銑床主軸轉速： 3000mm/min
11. 總功率：不大于3.5KW
12. 機床外形尺寸(長×寬×高)： 1670×772×870mm
13. 運動控制卡：國產控制卡或以色列ACS運動控制卡
14. 標準CNC系統：FANUC? 0i? MF或其他5軸4聯動系統
