一、功能特點

●進行互感器檢定時，不需要大電流電源和大標準互感器及負荷箱，只需帶上本儀器就可按國家標準測量，檢定特別方便。

●不需另加升流源或升壓源，即可按國家標準現場測量電流互感器（含0.2S、0.5S級）的比差和角差，一次測量過程，可同時測試電流互感器上限負荷和下限負荷下的標準誤差。

●可以測量電流互感器1%~120%之間任意一點的比差和角差。

●可對電流互感器和電壓互感器的變比和極性進行定性的測量。且測量準確快速，穩定性能良好。

●可測量電流互感器和電壓互感器的現場二次負荷，可測量該負荷下的電流互感器的比差和角差。

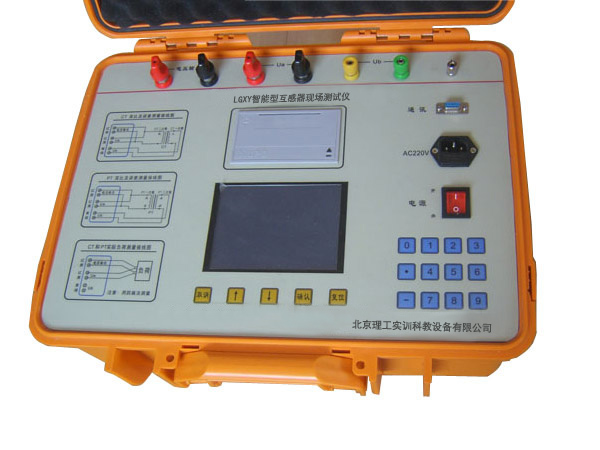

●大屏幕液晶顯示，全中文提示自動測量，整個儀器操作過程簡單；儀器體積小、便于攜帶，適合現場測試使用。

●可進行各種測量數據的存儲和打印，各設置參數掉電可以保存。

二、主要技術指標

☆電流互感器測量：

●變比范圍：5A/5A～5000A/5A（5A/1A～4000A/1A）。

?匝比誤差：0.5%。

●CT誤差測量范圍：5A/5A～5000A/5A（5A/1A～1000A/1A）

極限誤差滿足0.05%，即：

5%額定電流?????? 測量誤差：比差0.1級? 角差6^′

20%額定電流 ????? 測量誤差：比差0.1級? 角差4^′

100%、120%額定電流?? 測量誤差：比差0.05級 角差2^′??（詳細說明見“附一”）

☆電壓互感器測量范圍：

●2.0kV～150kV，?? ?測量誤差：比差0.5級。

☆實際二次負荷測試

●PT負荷? 10VA~500VA，測量誤差：2級

●CT負荷? 0.1Ω~25Ω，測量誤差：2級
