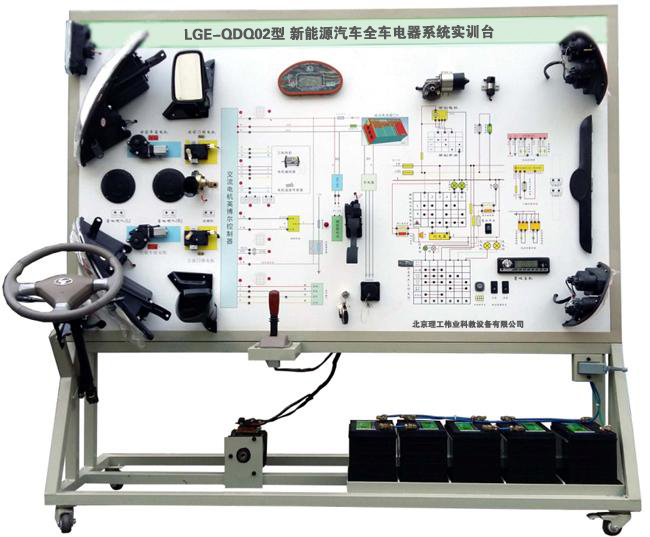

TYK -QDQ02型 新能源汽車全車電器系統實訓臺
一、產品簡介 ????該設備采用全新時風純電動車身電器實物為基礎，充分展示純電動汽車儀表系統、燈光系統、雨刮系統、喇叭系統、電池系統、電動車窗系統、電動門鎖、音響系統、充電系統、DC電源轉換系等電器各系統的組成結構和工作過程。適用于各類院校對純電動汽車車身電器理論和維修實訓的教學需要。 二、功能特點 1.真實可運行的純電動車身電器系統，充分展示純電動車身電器系統的組成結構。 2.接通電源，操縱設備上的各種電器開關、按鈕、真實演示純電動車各系統的工作過程。 3.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析純電動車身電器各系統的工作原理。 3.面板上安裝有檢測端子，可直接在面板上檢測純電動車身電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。 4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。 5.為更好地開展電控系統實訓...
分享
描述
一、產品簡介
????該設備采用全新時風純電動車身電器實物為基礎，充分展示純電動汽車儀表系統、燈光系統、雨刮系統、喇叭系統、電池系統、電動車窗系統、電動門鎖、音響系統、充電系統、DC電源轉換系等電器各系統的組成結構和工作過程。適用于各類院校對純電動汽車車身電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的純電動車身電器系統，充分展示純電動車身電器系統的組成結構。
2.接通電源，操縱設備上的各種電器開關、按鈕、真實演示純電動車各系統的工作過程。
3.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析純電動車身電器各系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測純電動車身電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
5.為更好地開展電控系統實訓教學，要求配套信號仿真系統（要求一體式）:
仿真系統采用7寸觸摸屏采用電阻觸摸，具有使用壽命長、觸摸精度高特點，它與單片機之間采用SPI通信，觸摸靈敏度高。FPGA與單片機直接用RS232通信，接收單片機傳送的設置參數，控制波形的頻率、占空比和模擬電壓輸出幅度。設有18路信號同軸傳送電纜線端口同時輸出、可觸摸設置任意波形輸出，能產生國產基本車型發動機與底盤傳感器系統等18路信號（包含霍爾、磁電、光電等信號）輸出。
6.其他要求：
（1）投標現場提供汽車信號仿真系統樣品演示。
（2）投標現場提供汽車信號仿真系統設計方案與源程序驗證。
三、技術規格
1.外形尺寸（約）：1740×650×1700mm(長×寬×高)
2.動力電源：原車?48V
3.工作電壓：原車
4.工作溫度：-40℃～+50℃
5.顏色：7032
6.鋼管：40*40*3mm
7.機柜：1.5mm冷板沖壓成形，背面設置維修門；
8.移動腳輪：100*60mm
四、基本配置（每臺）
????該設備采用全新時風純電動車身電器實物為基礎，充分展示純電動汽車儀表系統、燈光系統、雨刮系統、喇叭系統、電池系統、電動車窗系統、電動門鎖、音響系統、充電系統、DC電源轉換系等電器各系統的組成結構和工作過程。適用于各類院校對純電動汽車車身電器理論和維修實訓的教學需要。
1.真實可運行的純電動車身電器系統，充分展示純電動車身電器系統的組成結構。
2.接通電源，操縱設備上的各種電器開關、按鈕、真實演示純電動車各系統的工作過程。
3.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析純電動車身電器各系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測純電動車身電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
5.為更好地開展電控系統實訓教學，要求配套信號仿真系統（要求一體式）:
仿真系統采用7寸觸摸屏采用電阻觸摸，具有使用壽命長、觸摸精度高特點，它與單片機之間采用SPI通信，觸摸靈敏度高。FPGA與單片機直接用RS232通信，接收單片機傳送的設置參數，控制波形的頻率、占空比和模擬電壓輸出幅度。設有18路信號同軸傳送電纜線端口同時輸出、可觸摸設置任意波形輸出，能產生國產基本車型發動機與底盤傳感器系統等18路信號（包含霍爾、磁電、光電等信號）輸出。
6.其他要求：
（1）投標現場提供汽車信號仿真系統樣品演示。
（2）投標現場提供汽車信號仿真系統設計方案與源程序驗證。
三、技術規格
1.外形尺寸（約）：1740×650×1700mm(長×寬×高)
2.動力電源：原車?48V
3.工作電壓：原車
4.工作溫度：-40℃～+50℃
5.顏色：7032
6.鋼管：40*40*3mm
7.機柜：1.5mm冷板沖壓成形，背面設置維修門；
8.移動腳輪：100*60mm
四、基本配置（每臺）
| 序號 | 名???????稱 | 規格型號 | 單位 | 數量 |
| 1 | 示教板面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 點火開關 | 原車 | 個 | 1 |
| 3 | 組合儀表 | 原車 | 套 | 1 |
| 4 | 組合開關 | 原車 | 套 | 1 |
| 5 | 左右前大燈總成 | 原車 | 套 | 1 |
| 6 | 左右前霧燈 | 原車 | 套 | 1 |
| 7 | 左右轉向燈 | 原車 | 套 | 1 |
| 8 | 左右轉向邊燈 | 原車 | 套 | 1 |
| 9 | 左右組合尾燈 | 原車 | 套 | 1 |
| 10 | 牌照燈 | 原車 | 套 | 1 |
| 11 | DC電源轉換系 | 原車 | 套 | 1 |
| 12 | 燈光開關 | 原車 | 套 | 1 |
| 13 | 剎車燈開關 | 原車 | 套 | 1 |
| 14 | 倒車燈開關 | 原車 | 套 | 1 |
| 15 | 危險燈開關 | 原車 | 套 | 1 |
| 16 | 線束 | 配套 | 套 | 1 |
| 17 | 雨刮總成 | 原車 | 套 | 1 |
| 18 | 雨刮控制器 | 原車 | 個 | 1 |
| 19 | 噴水電機 | 原車 | 套 | 1 |
| 20 | 噴水壺 | 原車 | 套 | 1 |
| 21 | 喇叭 | 原車 | 個 | 2 |
| 22 | 喇叭繼電器 | 原車 | 個 | 1 |
| 23 | 各類繼電器 | 原車 | 套 | 1 |
| 24 | 霧燈 | 原車 | 個 | 1 |
| 25 | 電動車窗與中控開關 | 原車 | 套 | 1 |
| 26 | 電動后視鏡與開關 | 原車 | 套 | 1 |
| 27 | 中控鎖電腦 | 原車 | 個 | 1 |
| 28 | 門鎖電機 | 原車 | 套 | 1 |
| 29 | 電動窗電機 | 原車 | 套 | 1 |
| 30 | 音響總成 | 原車 | 套 | 1 |
| 31 | 揚聲器 | 6"，200W | 對 | 1 |
| 32 | 輔助蓄電池 | 12V 45Ah | 臺 | 1 |
| 33 | 保險絲盒 | 配套 | 個 | 2 |
| 34 | 電源總開關 | 50A | 個 | 1 |
| 35 | 移動臺架(帶自鎖腳輪裝置) | 1740×650×1700mm(長×寬×高) | 臺 | 1 |
| 36 | 故障模擬與排除裝置 | 配套 | 套 | 1 |
| 37 | 教師手冊 | 配套 | 套 | 1 |
| 38 | 合格證與保修卡 | 配套 | 套 | 1 |
