一、概述：
  TYK-KTNF03型 純電動汽車空調和暖風實訓臺的基礎部件為純電動新能源汽車拆解零部件，選用原裝全新純電動汽車空調和暖風系統；真實地呈現了純電動汽車空調和暖風系統核心零部件之間的連接控制關系、安裝位置和運行參數。供暖系統采用 PTC 水加熱器總成加熱冷卻液，冷卻液先由水泵抽空調暖風副水箱總成內的冷卻液泵進PTC水加熱器總成，加熱后的冷卻液流經暖風芯體，再回至空調暖風副水箱總成，如此循環。各主要部件安裝在平臺上，電氣連接方式與實車相同，斷電后可以方便拆卸。


二、參數標準：
1.軸距[mm]：2718
2.整備質量[kg]：2220
3.電動機總功率[kw]：100
4.最大續航里程[km]：400
三、設備組成
1.控制部分:空調電子控制單元、控制面板。收音機及顯示屏
2.空調原件部分:汽車自動空調及PTC暖風系統
3.檢測與應用：面板噴繪彩色原理圖 雙向檢測端子
4.故障設置部分：無線接收器、多功能繼電器板、7寸超大顯示屏
5.支撐臺架：國標優質鋁型材、萬向鎖止腳輪
四、設備規格
1.工作電壓：DC12V  DC653V
2.工作溫度：-20℃—50℃
五、功能要求
1.展示功能：將原車的空調系統部件拆下，合理的布置在鋁型材臺架上。所有部件清晰可見，對原理學習有很好的幫助。
2.運行功能：設備連接于動力驅動系統上，打開點火開關，當儀表顯示OK字樣時，設備就可以運行自動空調系統，充分展示自動空調系統的工作過程。 配置有兩塊壓力表，低壓表和高壓表，不同的時期顯示不同的壓力。控制面板上有空調的工作模式開關可在常規模式及經濟模式下進行轉換。鼓風機調節開關使鼓風機在一定的范圍內無極變速轉動。出風模式開關調節出風方向。
3.檢測功能：實訓臺面板上安裝有雙向檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

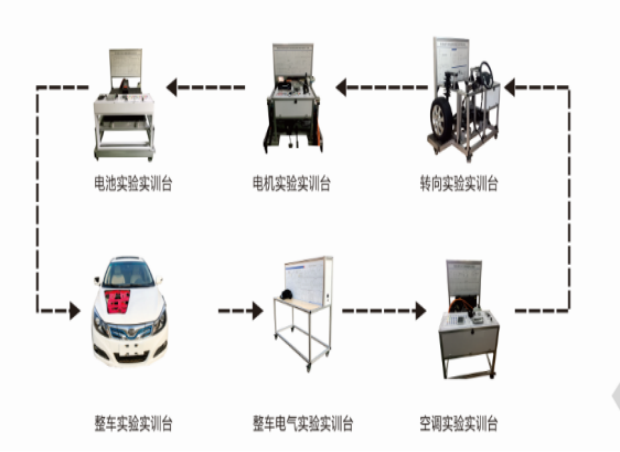

4.本系統與虛實融合數字化實訓平臺進行交互，實訓系統可以將空調系統控制線路電壓信號共享到平臺上，平臺可以直接對實訓臺共享部分電壓信號進行檢測及故障檢測，達到虛實融合效果。
5.實訓考核系統操作面板、立柱、底座采用模塊化設計，模具一體成型高強度ABS 吸塑外觀，內部鋁型材結構支架堅固耐用，電子原器件接線位立柱等封閉空間內，整機具備安全性與可靠性。
6.診斷儀檢測：本設備支持通用汽車診斷儀及專用汽車診斷儀的檢測，可以進行系統的版本信息讀取、故障存儲器的讀取、故障碼的清除、數據流的讀取，顯示數值準確無誤。
六、教學及實訓項目
1.自動空調實訓系統構成原件認知。
2.自動空調系統壓縮機的工作原理。
3.自動空調實訓系統制冷劑制冷的工作原理。
4.自動空調實訓系統送風系統原件構成及工作原理。
5.自動空調實訓系統高低壓數值顯示參數
6.自動空調PTC加熱器的工作原理
7.制動空調的控制面板的應用
8.自動空調制冷劑的加注
9.自動空調的線路檢測
10.自動空調的故障分析
11.自動空調的汽車診斷儀檢測
