TYK-QD06型 純電動汽車驅動傳動系統實訓臺主要提供于職高、大學、研究生、企業技工以新能源汽車為主課題的研究和培訓

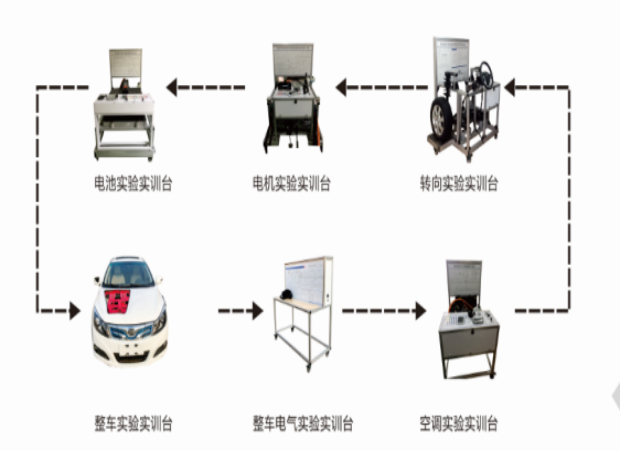

一、設備組成
  1.電機驅動系統電子控制單元部分：電池管理系統BMS、車身控制單元、主控制器、網關控制器、高頻接受模塊、智能鑰匙控制器、檔位控制器、p檔控制器。
  2.電機驅動系統控制器部分： DC-DC轉換器、電機控制器、車載充電器
  3.電機驅動系統電機部分：無刷直流電機及旋轉變壓器 、減速變速器、半軸及驅動輪
  4.電機驅動系統制動系統：制動總泵、ESP電子控制單元、制動分泵等
  5.電機驅動系統傳感器部分：檔位傳感器、P檔開關、油門控制裝置、制動開關、制動踏板深度傳感器。點火開關、遙控鑰匙。
  6.電機驅動系統顯示部分：組合儀表
  7.控制面板部分：電路圖版、雙向檢測端子
  8.智能化故障設置考核系統：無線接收器、多功能繼電器板、7寸超大顯示屏
  9.支撐臺架：歐標優質鋁型材、萬向鎖止腳輪
二、設備規格
  1.工作電源：直流12V
  2.工作溫度：-20℃—50℃
三、功能要求
  1.展示功能：實訓臺可以啟動運行，充分展示純電動汽車驅動系統按照原車不知，全部采用原車部件，包括：電機驅動系統的所有相關電子控制單元、電機驅動系統控制器、電機及變速器硬件、制動系統原件、傳感器等組成全部展示出來。
  2.運行工況分析功能：踏下制動踏板,開啟點火開關即可掛檔使設備運行，可以實現啟動工況、待機工況、急加速工況、急減速工況、一般工況、制動工況。各種工況配合儀表顯示既可以獲得驅動電機與電池之間的邏輯關系，為電機驅動系統的工作原理分析提供幫助。
  3.工作原理分析功能：由于這個實訓臺可以實現原車的所有工況，我們就可以利用這些工況，對電機驅動系統的各個元件的工作原理精心解析，不同的工況下，那些原件工作，怎樣工作，各個工況切換，工作原件之間是如何切換的。上述的所有都可以解析出來。
  4.實時顯示功能：實訓臺面板上安裝有原車儀表，可實時顯示上電狀態、高壓電池荷電量SOC、輸出功率、時速及續航里程電控系統故障指示燈等參數變化。
  5.檢測功能：實訓臺面板上有原廠的電路圖及安裝有雙向檢測端子、可以通過查看面板上的電路圖，然后直接在面板上檢測各控制 單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
  6.診斷儀檢測：本設備支持通用汽車診斷儀及專用汽車診斷儀的檢測，可以進行系統的版本信息讀取、故障存儲器的讀取、故障碼的清除、數據流的讀取，顯示數值準確無誤。
  7.本系統與虛實融合數字化實訓平臺進行交互，實訓系統可以將驅動系統控制線路電壓信號共享到平臺上，平臺可以直接對實訓臺共享部分電壓信號進行檢測及故障檢測。達到虛實融合效果。
  8.實訓考核系統操作面板、立柱、底座采用模塊化設計，模具一體成型高強度ABS 吸塑外觀，內部鋁型材結構支架堅固耐用，電子原器件接線位立柱等封閉空間內，整機具備安全性與可靠性
四、教學及實訓項目
 1.大功率三相全橋逆變試驗；
 2.功率器件IGBT的靜態檢測實驗；
 3.永磁同步電機測功實驗（需搭載測功機）；
 4.電動汽車各信號采集實驗（油門剎車、IGBT溫度、電壓電 流、旋變等）；
 5.電動汽車電機結構學習；
 6.電動汽車信息處理試驗：如AD轉換、CAN通訊、ISP/ISC通訊 實驗；
 7.電機控制器信息采集試驗；
 8.電動汽車電機及電機控制器高壓安全操作實訓；
 9.電動汽車高壓器件拆裝試驗；
 10.電動汽車功率部件水冷散熱系統試驗；
 11.其他可自行開發的課題試驗。
