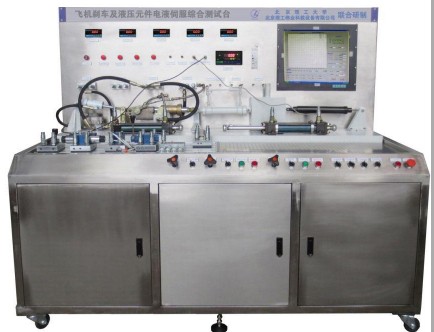

TYK-FJY01型 比例伺服實驗臺/飛機剎車及液壓元件伺服服綜合測試臺
TYK-FJY01型 比例伺服實驗臺/飛機剎車及液壓元件伺服服綜合測試臺主要做為企業員工液壓教學培訓使用，全套實驗臺我公司根據用戶要求進行研發設計。所供實驗臺的性能的完整性和技術的先進性，能滿足用戶提供的工藝參數要求及功能要求，滿足員工的技術培訓要求，同時還需兼顧比例閥的調試。
一、產品特點：
該飛機剎車及液壓元件伺服服綜合測試臺主要測試的比例閥品牌為德國力士樂，通徑為6、10兩種均帶內置放大器，放大器輸入信號為±10V 和4-20mA兩種，供電電源為DC24V。放大器插頭接口為DIN 43 563-BF6 -3-PG。
比例伺服實驗臺的測試功能為測試比例閥的死區，滯緩，重復精度，對稱度，線性度。整體參數采用計算機輔助，所有曲線和參數體現在計算機中畫面，非常直觀。
液壓系統中油箱和管道整體采用不銹鋼SUS304 材料，氬弧焊焊接，并全部密封式，保證內部清潔。液壓系統采用46#抗磨液壓油。油箱裝置上配有空氣過濾器，液位計，溫度計等輔助元件。
該實驗臺放置在室內作為教具使用，由于場地有限，整套系統中的可獨立的裝置盡量做成分體式的，結構小巧且方便安裝。
電控中配用計算機控制，所有的壓力，流量，溫度等參數全部統計在計算機中，操作簡單方便。電氣接口按照DIN 43 563-BF6 -3-PG 配備2 件。一路為電壓信號，電流信號。
實驗臺的電控精度尤為重要，考慮到國內品牌精度達不到，整體電氣控制、檢測元件采用國外進口知名品牌。
實驗臺中含有高配置的工控機一套，用于培訓授課。
整套實驗臺設計結構緊湊，操作方便，經濟，簡單實用。
二、設備的技術參數、性能
1、主要技術參數：
使用介質：46#抗磨液壓油；
系統壓力：≥10MPa;
系統流量：≥40L/min；
高壓過濾器精度：5μm；
回油過濾器精度：10μm
2、技術條件及要求：
2.1 保證液壓站的流量和壓力滿足要求。
2.2 系統各元件不得有外滲漏。
2.3 運行噪音≤ 85 dB
2.4 系統清潔度 NAS 6 級
三、元件選型
油箱、管路材質：不銹鋼。
液壓泵、閥采用北京華德產品。
濾油器：采用PALL、Hydac產品。
其余產品全部采用國內知名品牌的產品。
