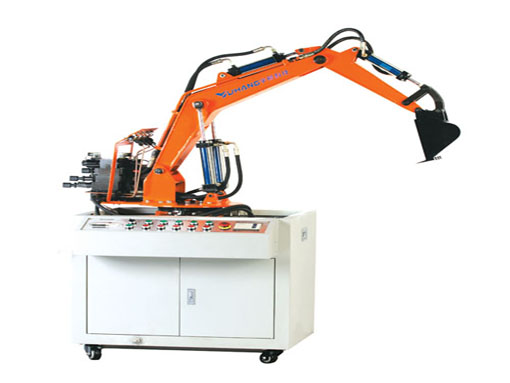

?????挖掘機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工程等土石方施工及礦山采掘等行業。液壓挖掘機仿真模型具有體積小、重量輕、操作方便和遠距離操縱等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力一種新綜合實驗臺設備。

一、實驗項目

1、液壓傳動及元部件結構及工作原理；

2、液壓挖掘機械演示控制實驗；

3、電器控制實驗，機電液一體控制實驗；

4、液壓閥塊的結構及應用；

5、液壓挖掘機械演示控制實驗

6、十字搖桿控制回轉作業，動臂提升同時平臺回轉

7、十字搖桿控制卸料作業，鏟斗和斗桿工作同時大臂可調整位置高度

8、十字搖桿控制返回，平臺回轉，動臂和斗桿配合回到挖掘開始位置

二、性能及特點

1、電氣操作控制為旁置式，液壓站放置于液壓臺底部。整體結構緊湊協調，美觀大方，牢固性強。

2、挖掘機械是按照實物結構縮小比例制作，模擬現場操作,能夠真實地體現機械的實際工況，使學生在實踐中了解機械各部件結構及工作原理，實驗控制采用十字搖桿控制；

3、實驗部件采用耐壓膠管，?液壓元件采用華德國內品牌,?泵站采用變量葉片泵。

4、帶三相漏電保護，輸出電壓380v/220v，帶漏電保護，電器控制采用直流24v，有過壓保護，防止誤超做損壞設備

三、主要技術參數

電機：AC380V??功率1.5KW??1500r/min

變量葉片泵:??額定流量8ml/r?額定壓力6.3Mpa
