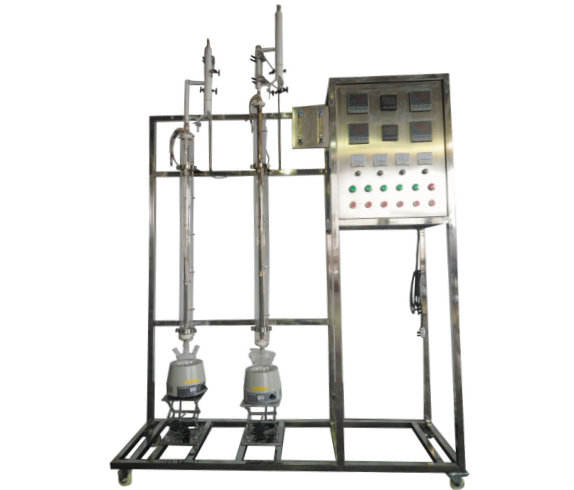

（TYK-CJL02型 數字型萃取精餾實驗裝置）

一、裝置功能
1、掌握萃取精餾的基本原理和操作。
2、數字型萃取精餾實驗裝置能進行全塔物料衡算和塔操作的過程分析。
3、了解萃取精餾與常規精餾的區別。
4、數字型萃取精餾實驗裝置學會分析塔內物料組成。

二、主要配置
    電熱器、蒸餾釜、萃取精餾塔、溶劑回收塔、冷凝器、數字溫度顯示儀表、回流系統、流量計、不銹鋼框架、儀表柜。
三、公用設施
水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?br />液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。
電：電壓AC220V，功率2KW，標準單相三線制。
四、技術參數
1、玻璃萃取精餾塔體（填料）：φ30×1400mm，五側口，塔外壁2段導電膜加熱保溫（手動控制）。
2、溶劑回收塔（填料）：φ30×1200mm，五側口，塔外壁2段導電膜加熱保溫（手動控制）。
3、塔頂玻璃蛇管冷凝器，擺錘式回流結構和蛇管冷凝器油水分相器結構。
4、塔內填裝φ2×2mmθ不銹鋼θ環型填料。
5、玻璃塔釜，容積500ml，加熱器：800W。
6、K型熱電偶 ：0—200℃（4支）。
7、250ml高位玻璃加料瓶，LZB--2轉子流量計：流量范圍2.5～25ml/min ，數量2套。
8、宇電AI518溫度控制儀，宇電AI704M溫度巡檢儀。
9、塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵圈、回流比計數器等儀表組成，回流比控制范圍：99：1—1：99。
10、各項操作及溫度、回流比、流量的顯示、調節、控制全在控制屏面板進行。
11、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
12、外形尺寸：1200×500×2200mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成

六、TYK-CJL02數字型增加的功能
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、回流比等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套。
