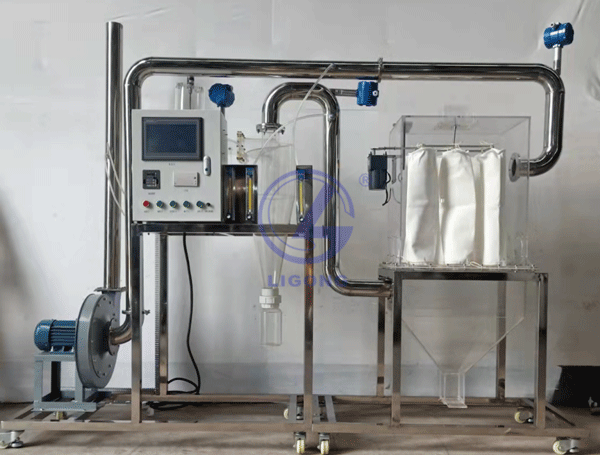

TYK-FGFL01型 數據采集旋風除塵與袋式除塵組合實驗裝置
相關產品
一、實驗?zāi)康模?/strong>
1.學習旋風除塵器除塵原理，掌握煙塵性質、結構尺寸變化、運行狀況對除塵器性能的影響。
2.掌握旋風除塵器入口流速、出口流速、壓力損失和阻力系數的測定方法。
3.掌握旋風除塵器的分割粒徑、分級效率和總效率的估算和測定方法。
4.掌握機械振打袋式除塵器濾塵機理、粉塵層和表面過濾機理、清灰機理的知識點與計算。
5.理解和認識過濾風速與除塵效率、過濾阻力、清灰性能三者之間的關系，根據粉塵及含塵氣體的性質正確選擇過濾風速。
6.掌握袋式除塵器的除塵效率和壓力損失測定方法與計算。
7.了解機械振打進行清灰的方式和原理，合理設定振打周期、時間與頻率。
8.掌握旋風、袋式除塵器在工程應用中的適用范圍、設計依據、設計方法、公式計算。
二、技術指標：
1.動力裝置布置為負壓式，水平亞克力透明直管路系統，處理氣量400-600m3/h，壓力降：<2000Pa，除塵效率不小于：90%，氣體含塵濃度：0-1000mg/ m3。
2.處理粉塵粒徑：0.1~5μm，尾氣粉塵濃度小于10mg/m3。
3.工作電源：AC380V±10%、50Hz，三相五線制，功率1600W。安全保護：具有接地保護、漏電保護、過流保護。
三、技術參數：
1.發塵器1套；在線粉塵濃度檢測系統3套：4-20MA輸出、測量范圍0-1000mg/ m3,分辨率1 mg/ m3。
2.在線風壓、風量及風速檢測系統1套：①L型皮托管1套。②壓力傳感器2套：316L不銹鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA。風量、風速測量精度：±1%。
3.風管內在線溫度、濕度檢測系統1套：316L不銹鋼殼體，遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線制）、供電9-36VDC。
4.旋風除塵器1套：透明有機玻璃、壁厚7.5mm。
5.粉塵自動加料裝置1套：不銹鋼材質；有機玻璃卸除灰塵裝置1套：卡盤連接，方便裝卸。
6.管道氣塵混合器1套：采用葉片式混合器。
7.人工監測進出口2組、透明測壓軟管1批。
8.離心通風機1臺：功率750W。
9.變頻器1套：控制風機轉矩調節風量大小。
10.PLC、彩色觸摸式液晶顯示屏、實時記錄歷史數據和實時曲線、數據處理軟件一套。
11、控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
12、裝置外形尺寸：2300×520×1880mm?？蚣転榭梢苿邮皆O(shè)計，帶腳輪及禁錮腳。
★投標時提供旋風除塵與袋式除塵組合實驗裝置省級或以上第三方檢測機構出具的檢測報告。
?
