TYK-NLY01A型 智能化樓宇綜合技能實訓系統
一、模塊配置 序號 名稱 數量 1 樓宇模擬實訓房間 1套 2 門禁對講單元 1套 3 安防監控單元 1套 4 智能家居單元 1套 5 智能一卡通單元 1套 6 變頻恒壓供水單元 1套 7 樓宇配電及照明單元 1套 8 遠程抄表單元 1套 9 中央控制室 1套 二、樓宇模擬實訓房間 （一）產品概述 ? ? 本系統是為職業院校、職業教育培訓機構研制的樓宇智能化技術實訓考核設備，根據智能建筑行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了門禁及安防防盜報警監控、消防報警系統、智能供電照明系統、視頻監控及周邊防范系統，智能家居系統等系統，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、弱電安裝工程等相關專業的教學和培訓。各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的動手實踐能力、樓宇工程管理能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。 （二）產品特點 該裝置模擬典型建筑結構，通體采用鋁合金型材和鐵質網孔板，并選用...
分類：
分享
描述
一、模塊配置
| 序號 | 名稱 | 數量 |
| 1 | 樓宇模擬實訓房間 | 1套 |
| 2 | 門禁對講單元 | 1套 |
| 3 | 安防監控單元 | 1套 |
| 4 | 智能家居單元 | 1套 |
| 5 | 智能一卡通單元 | 1套 |
| 6 | 變頻恒壓供水單元 | 1套 |
| 7 | 樓宇配電及照明單元 | 1套 |
| 8 | 遠程抄表單元 | 1套 |
| 9 | 中央控制室 | 1套 |
二、樓宇模擬實訓房間
? ? 本系統是為職業院校、職業教育培訓機構研制的樓宇智能化技術實訓考核設備，根據智能建筑行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了門禁及安防防盜報警監控、消防報警系統、智能供電照明系統、視頻監控及周邊防范系統，智能家居系統等系統，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、弱電安裝工程等相關專業的教學和培訓。各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的動手實踐能力、樓宇工程管理能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。
（二）產品特點
該裝置模擬典型建筑結構，通體采用鋁合金型材和鐵質網孔板，并選用市場上技術成熟、低電壓安全型器件，因而具有真實、美觀、可靠和安全的特點。
建筑模型由標準規格的鋁合金工業型材和網孔式安裝板組成，模擬層分區域，設有總電源箱。分區配電箱、弱電配電線箱、建筑模型智能大樓實訓區和管理中心兩部分，智能大樓設有模擬單元門，實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能；安防監控實訓區，實現小區監控集中管理，通過實訓區，連接至管理中心區進行電視墻管理；供電照明系統通實訓區終端連接實訓，通過管理中心機集中管理；消防系統實訓區通過學生在模擬實訓間連接實訓，通過總線式傳送到管理中心進行管理。
管理中心實現安保區域的集中監控和管理，安裝有管理中心機、視頻監控、防盜報警監控、門禁管理監控及管理中心計算機。
??????在智能大樓（每個區域內安裝煙感探測器、紅外探測器、玻璃破碎探測器、振動探測器、門磁、紅外對射和巡更點、監控視頻攝像機、消防防模塊、視頻戶機，等。智能大樓（小區）的模擬房間窗戶裝有幕簾探測器，實現室內安防與周界防范功能。
??????在每個區域和內，安裝典型監控器材（半球攝像機、紅外攝像機、槍機、一體化球形攝像機等），實現關鍵區域視頻監控，管理中心設有多臺監視器，其中一臺為50寸液晶監視器，另為19寸監視器。
系統中的各模塊既可單獨調試、運行，也可通過接線和配置，進行聯動實訓。功能區域之間采用工程線槽實現系統連接。
本系統是為職業院校、職業教育培訓機構研制的樓宇智能化技術實訓考核設備，根據智能建筑行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、網絡通信技術、綜合布線技術、DDC技術等，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。
實訓房間由金屬型材框架和金屬安裝網孔板組成，尺寸1580mm×1580mm×2200mm（長×寬×高），器件采用自攻螺絲和工程塑料卡件配合安裝，單人電腦桌1個，鋼凳一只，人字梯一把。本裝置總體結構采用鋁型材網孔板結構的通用智能樓宇支架，各功能模塊安裝于支架上。本樓宇模擬實訓裝置包含：建筑模型、對講門禁、室內安防、周邊防范、視頻監控、巡更、直流電源箱等系統組成。模塊設計根據實際工程模擬可方便組合多種實訓模塊進行實訓。
三、單元配置說明
本樓宇模擬實訓裝置包含：門禁對講單元、安防監控單元、智能家居單元、智能一卡通單元、消防自動報警單元、樓宇配電及照明單元、智能家居控制單元模塊。所有模塊采用網孔板設計，根據實際工程模擬可方便組合多種實訓模塊進行實訓。
（一）門禁對講單元
????該系統集可視對講門禁系統和常用的多種室內外安防設備于一體，通過統籌管理，可實現室內外（可視或非可視）對講功能，該系統采用實際智能小區工程的全套對講門禁及室內安防設備，實現了單住戶、單大樓多層多住戶、單小區多大樓多層多住戶的模塊關系，系統穩定可靠，結構合理清晰，能進行各種模擬門禁控制系統操作演示、系統的設置、線路設計等實驗和實訓，可通過手機APP遠程開門，
1、技術參數：
工作電壓：單相三線220V±5% 50Hz
??整機容量：＜300W
??外型尺寸：1500*700mm
??安全保護：具有漏電自動保護裝置
2、主要配置
住戶模塊 ?包含的部件有：門前鈴、免提式室內分機、普通壁掛室內分機、可燃氣體探測器、緊急求助按鈕、門磁、紅外探測器、光電感煙探測器、聲光報警器等。
大樓模塊 ?包含的部件有：編碼式室外主機、室外主機分配器、聯網器、層間分配器、電控鎖頭等。
小區模塊 ?包含的部件有：編碼小區門口機、管理中心機、聯網器、電控鎖等。
| 序號 | 名稱 | 技術指標 | 數量 |
| 1 | 實訓屏 | 1200*700mm | 1 |
| 2 | 電源監控系統 | 設備電源監控系統能夠對設備的電源進行實時監控，通過檢測設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷設備電源 是否有斷電、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警。實時反映出被監測設備電源的狀態，并集中顯示，從而可以有效避免在火災發生 時，設備由于電源故障而無法正常工作的危急情況，*大限度的保障消防聯動系統的可靠性 | 1 |
| 3 | 電壓、電流儀表 |
計量精度1.0級，三相有/無功、正/反相電能計量。 ? 具有測量三相電壓、電流、頻率、有功功率、無功功率、功率因素，并具有功率方向自動識別和指示功能。 ??電表內能存儲3個月的數據，默認電量凍結轉存日為月末24時（月末凍結）。 ??斷電后所有存儲數據不丟失，并能保持10年以上。 ? 大屏LCD液晶顯示。 ??可實時顯示電壓、電流有效值、可實現數據輪顯、循環顯示時間為4s。 ??電能脈沖用紅色LED指示。 ?RS485通信接口，MODBUS-RTU通信協 |
1套 |
| 4 | 彩色可視對講室內分機 |
屏幕尺寸：4.3寸LED屏；分 辨 率：800*480 視頻信號：PAL 1Vp-p/75Ω；音頻頻率：300-3400Hz |
1臺 |
| 5 | 靈性鎖 |
開鎖電壓：DC12V；開鎖電流：2A--3A（接通1秒） 靈敏度： 1S；上鎖方式：感應自動上鎖 |
1套 |
| 6 | 解碼分配器 | 數據處理分配，工作電源18V | 1臺 |
| 7 | 門磁 | 方形，AC220V，大于等于30mm或小于等于8mm開關接通，燈亮大于等于15mm小于等于30mm，開關斷開，燈滅可選產品照片。 | 1只 |
| 8 | 紅外探測器 | 光源類型：紅外數字脈沖式，3光束；警戒距離：60M | 1對 |
| 9 | 出門按鈕 | H0-03,機械動作1000000萬次，0-0.5A | 1只 |
?（二）安防監控單元
????該系統結合當前閉路電視監控及周邊防范系統的技術要點，采用市場主流優質監控設備，并且實現與周邊防范系統的聯動功能，系統穩定可靠，結構合理清晰，可為實訓提供更多有利條件。
1、技術參數
工作電壓：單相三線220V±5% 50Hz
??整機容量：＜300W
??外型尺寸：1500*700mm
??安全保護：具有漏電自動保護裝置
2、主要配置

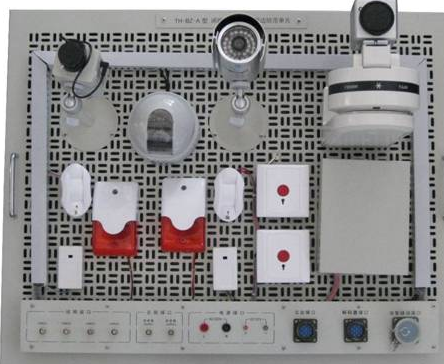

系統全采用網絡監控，可通過手機APP監控，該模塊包含的部件有：自動光圈鏡頭、半球攝象機、紅外攝象機、一體化攝象機、普通攝像機、智能一體攝像機（萬向云臺、云鏡控制器、解碼器、）螢石APP硬盤錄象機、監視器、拾音器、紅外探測器、緊急按鈕、聲光報警、交換機機等。
| 編號 | 名稱 | 技術指標 | 數量 | 規格型號 |
| 1 | 實訓屏 | 1500*700mm | 1 | ? |
| 2 | 實訓架 | 放置主機、硬盤錄像機 | 1 | 集控中心 |
| 3 | 電源監控系統 | 設備電源監控系統能夠對設備的電源進行實時監控，通過檢測設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷設備電源 是否有斷電、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警。實時反映出被監測設備電源的狀態，并集中顯示，從而可以有效避免在火災發生 時，設備由于電源故障而無法正常工作的危急情況，*大限度的保障消防聯動系統的可靠性 | 1 | ? |
| 4 | 電壓、電流儀表 |
計量精度1.0級，三相有/無功、正/反相電能計量。 ? 具有測量三相電壓、電流、頻率、有功功率、無功功率、功率因素，并具有功率方向自動識別和指示功能。 ??電表內能存儲3個月的數據，默認電量凍結轉存日為月末24時（月末凍結）。 ??斷電后所有存儲數據不丟失，并能保持10年以上。 ? 大屏LCD液晶顯示。 ??可實時顯示電壓、電流有效值、可實現數據輪顯、循環顯示時間為4s。 ??電能脈沖用紅色LED指示。 ?RS485通信接口，MODBUS-RTU通信協 |
1套 | ? |
| 5 | 網絡槍式攝像機 | 水平晰度1080P，視頻輸出1.0Vp—p?75Ω，帶防塵罩，有線網絡RJ-45 10/100Mb自適接口以太網，無線WIFI，802·11B/G， 分辨率：PAL制式704*576 | 1臺 | DS-2CZ2132P |
| 6 | 網絡半球攝像機 | 分辨率1280*960，調整角度0～360度，垂直0～75度 | 1臺 | DS-2CD3310D-I |
| 7 | 網絡紅外攝像機 | 水平晰度9線視頻輸出1.0Vp—p?75Ω | 1臺 | DS-2CC12A2P-IT2 |
| 8 | 紅外半球攝像機 |
有效像素720(水平)×480(垂直)，信號系統PAL 鏡頭3.6mm(2.8、6可選)，轉換模式：ICR紅外濾片式 |
1臺 | DS-2CE5582P-IRP |
| 9 | 網絡紅外球機 |
焦距 6mm，感光面積1/3英寸，有效距離30m及以上， 有效像素PAL制式：752(水平)×582(垂直）， 快門：1/50(1/60)秒至1/100,000秒 視頻輸出：1Vp-p Composite Output（75Ω/BNC） 焦距：3.9-85.8mm，22倍 |
1臺 | ?？低旸S-2AE7162-A |
| 10 | 無線接收模塊 | 距離50—100米，頻率可調 | 1對 | ? |
| 11 | 硬盤錄像機 |
模擬視頻輸入32路，BNC接口（電平1.0Vp-p,阻抗75Ω）， 音頻輸入4路，RCA接口（電平2.0Vp-p，阻抗1K ） CVBS輸出2路，BNC接口（電平：1.0Vp-p,阻抗：75Ω） 分辨率：PAL制式704*576,1路，分辨率：1920*1080 HDMI輸出1280*720/60Hz VGA輸出分辨率：1920*1080/60Hz 音頻輸出2路，RCA接口（線性電平，,阻抗：1K） 錄音方式：聲音與圖像同步 內部存貯：4T大容量硬盤 |
1臺 | HIKVISION/海康威視 |
| 12 | 三維云臺 | 全自動 全景攝影云臺 電動云臺 矩陣接片 三維全景云臺 | 1臺 | ? |
| 13 | 云臺控制器 |
外形尺寸：190mm×250mm×248mm，鋁合金外殼 水平旋轉角度：0-355度，垂直旋轉角度：±35度 水平旋轉速度：7/s，垂直旋轉速度：2/s 旋轉限位：外部限位柱可調 |
1臺 | PTS-3103C |
| 14 | 紅外探測器 | 光源類型：紅外數字脈沖式，3光束；警戒距離：60M | 1臺 | KZL0610 |
| 15 | 監視器 |
具有VGA狀態圖象畫面自動調整功能， 分辨率：1920*1080/60H |
1臺 | S19D300NY |
| 15 | 人臉識別及同步錄像系統 |
用戶容量：500人，記錄容量：10萬條， 識別算法：DualSensor? V2.6 硬件平臺：600MHz TI高速數字媒體處理器 攝 像 頭：專用雙攝象頭 清晰度:?720p 焦距:?12mm 網絡連接方式:?全部支持 附加功能:?云存儲 智能操作系統 顏色分類:?人臉識別 品牌:?智慧門店 型號:?RNRW 顯 示 屏：3.5英寸TFT彩屏，6萬5千色高彩，320*240分辨率 語音功能：語音合成，報中文姓名 門禁輸出： 繼電器信號 通信方式： 標準TCP/IP、U盤 電 ?源： 12V DC，工作電流500mA 使用距離： 30－80 cm |
1套 | ? |
| 16 | 緊急按鈕 | 86mm*86mm | 1個 | 三力 |
| 17 | 聲光報警器 | DC12V，25W，聲級≤135dB | 1個 | LTE-1101J |
| 18 | 電源開關 | 電源指示燈亮，表示有電源輸入 | 1個 | ? |
| ★19 | 便攜式樓宇電子信號測試記錄模塊（提供現場演示） |
1）具備電壓、電流、溫度采集，可以記錄觀察電壓、電流跳變的圖像數據，精度±0.05%真有效值測量USB數據傳輸，彩屏LCD顯示 2）具有示波器、虛擬頻譜儀、虛擬萬用表、虛擬數字量輸入輸出模塊。 3）集雙通道電子信號圖像數據采集記錄儀、頻譜分析儀和邏輯分析儀于一體，不低于60M，具有1KHz基準方波輸出接口；圖像數據可以按時間和電壓輸出到EXCEL、BMP和OSC；數據記錄*大4G；FFT、相關和功率譜頻譜分析，F(xiàn)FT支持8～1048576點的選擇，支持triangular、cosine、Bohman、Parzen等 18種窗； 4）功率譜支持自功率譜和互功率譜的計算；相關支持自相關和互相關的計算； 5）虛擬任意波形輸出模塊，頻率25Mz ，輸出波形：正弦波，三角波，方波，TTL，任意波形。 6）虛擬萬用表模塊：直流電壓，量程60.00mV、600.00mV、6.00V、60.00V、600.0V、800V；交流電壓測量，量程 60.00mV 、600.00mV、6.00V、60.00V、600.0V；直流電流測量，量程 60.00mA 、600.00mA 、6.000A、10.00A；交流電流測量，量程 60.00mA、600.00mA、6.000A、10.00A；電阻測量，量程 600、6.000 K、60.00 K、600.0 K、6.000 M 、60.00 M；電容測量，量程 40.00nF 、400.00nF、4.000uF、40.00uF、400.0uF；二極管測量 0V~2.0V 7)虛擬電子測量儀器系統軟件（需提供國家政府機構認可的自主知識產權的證明材料） 1）本軟件系統由安裝于實驗臺學生機上的實驗軟件和教師機上的管理軟件組成，要求程序均由LabVIEW軟件編制。中文菜單式操作界面，人機對話友好。學生在啟動程序后，鍵入自己的學號，系統即在教師機數據庫中找出該學生的姓名，經過學生確認后，學生選擇所要做的相應實驗，即進入正常的實驗界面。 2）能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置，題庫與題庫等級設置，考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。 3）、學生終端采用LabVIEW軟件編制具有聯機考核功能，學號查詢，故障解除，時間查詢，分數查詢，設備號查詢，學生實驗數據、學生考勤及學生考試、學生實驗選做等管理功能。 4）學生在啟動程序后，鍵入自己的學號，系統即在教師機數據庫中找出該學生的姓名，經過學生確認后，學生選擇所要做的相應實驗，即進入正常的實驗界面。 |
1臺 | ? |
?（三）智能家居單元
????隨著人民生活水平的不斷提高，人們對居住的環境提出了越來越高的要求。智能家居控制和管理平臺，有效地實現了家居安防、對講門禁、室內網絡布線、遠程監控、家電控制、燈光控制、自動報警撥號、室內背景音樂、語音發布等功能。本系統平臺主要采用zigbee無線通訊技術來實現家居智能化控制，Zigbee是一種新興的近程、低速率、低功耗的無線網絡技術，主要用于近距離無線連接。具有低復雜度、低功耗、低速率、低成本、自組網、高可靠、超視距的特點。主要適合應用于自動控制和遠程控制等領域，可以嵌入各種設備。ZigBee就是一種便宜的、低功耗、自組網的近程無線通訊技術。主要用于消費電子、能源管理、衛生保健、家庭自動化、建筑自動化和工業自動化等專業。隨著物聯網的興起，此設備是現代智能居家系統*具代表之一，提供良好的 教學設備實訓平臺
該系統提供了一個智能家居控制和管理平臺，學生可以在實訓設備上自己動手實現系統的布線、設備安裝、系統調試等功能。系統結合當前智能家居的發展現狀，全面實現智能家居系統控制功能。
1、技術要求
工作電壓：單相三線220V±5% 50Hz
????整機容量：＜300W
????外型尺寸：1500*700mm
????安全保護：具有漏電自動保護裝置
2、主要配置
該模塊包含的部件有：智能終端、智能遙控器、控制單元、調光模塊、插座模塊、窗簾、電燈、指示燈。
| 序號 | 名稱 | 技術指標 | 數量 | ? |
| 1 | 實訓屏 | 1500*700mm | 4 | ? |
| 2 | 實訓架 | 放置主機、硬盤錄像機 | 1 | ? |
| 2 | 電源監控系統 | 設備電源監控系統能夠對設備的電源進行實時監控，通過檢測設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷設備電源 是否有斷電、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警。實時反映出被監測設備電源的狀態，并集中顯示，從而可以有效避免在火災發生 時，設備由于電源故障而無法正常工作的危急情況，*大限度的保障消防聯動系統的可靠性 | 1 | ? |
| 3 | 電壓、電流儀表 |
計量精度1.0級，三相有/無功、正/反相電能計量。 ? 具有測量三相電壓、電流、頻率、有功功率、無功功率、功率因素，并具有功率方向自動識別和指示功能。 ??電表內能存儲3個月的數據，默認電量凍結轉存日為月末24時（月末凍結）。 ??斷電后所有存儲數據不丟失，并能保持10年以上。 ? 大屏LCD液晶顯示。 ??可實時顯示電壓、電流有效值、可實現數據輪顯、循環顯示時間為4s。 ??電能脈沖用紅色LED指示。 ?RS485通信接口，MODBUS-RTU通信協 |
1 | ? |
| 3 | 設備通訊模塊 | 與控制中心管理軟件配套網絡通訊設備 | 1套 | ? |
| 4 |
智能型煙感 （含底座） |
電源:12V－24V工作電流:靜能電流小于10uA， 工作電流在20-5mA之間 煙霧靈敏度:0.65-15.5%FT 蜂鳴器聲量能級:10英尺處為85分貝 |
1個 | ? |
| 5 | 火災顯示盤 |
顯示范圍：000000 00～999999 99任意報警編碼點 顯示容量：*多不超過50個報警信息 線制：與火災報警控制器間采用有極性二總線連接，另需兩根DC24V電源供電線（不分極性） 環境溫度：0℃～＋40℃，相對濕度≤95%，不結露 電源：采用DC12V |
1臺 | ? |
| 6 | 溫感探測器 | 含底座，DC12V，定溫報警68℃ | 1臺 | ? |
| 7 | 無線光電感煙探測器 | 含底座，DC9V，兩線制有極性， | 1個 | ? |
| 8 | 編碼聲光報警器 | 隔爆式 、消聲 | 1臺 | ? |
| 9 | I/O模塊 | 8路開關量輸入出RS485 | 1套 | ? |
| 10 | Zigbee無線數據處理系統 | 發射功率：16dB，2.4GHz頻段，工作電壓：2.0V-3.6V | 1套 | ? |
| 11 | 廣播切換模塊 | 輸出容量：模塊可帶負載3W | 1套 | ? |
| 12 | 聯動接口模塊 | 消防 | 1套 | ? |
| 13 | 智能家居主機 |
主機尺寸：205x 150 x 30 (mm) ? ?外形顏色：黑色（帶藍色呼吸燈） ? ?電壓：DC9V ? ?功率：0.5W ? ?重量：1200g ? ?環境：溫度：－20℃-＋60℃；濕度：10%-95% ? ?外置315M、GSM天線，標準以太網接口 ???SIM卡接口、RS232串行通信接口 ? ?無線載波頻率：ASK:315MHz+/- 150KHz /; Zigbee:2.4GHz ???擁有800路發射通道 ? ?GSM蜂窩頻率：GSM 850/900/1800/1900M ? |
1套 | ? |
| 14 | 轉換模塊 | 演示、實訓及故障設置轉換 | 1套 | ? |
| 15 | 附件 | 聯動輸出模擬指示燈、開關、小風扇等 | 1套 | ? |
| 16 | ? | ? | ? | ? |
?（四）智能一卡通單元
該系統是根據智能樓宇自動化專業一卡通實訓課程要求設計的一套綜合實訓系統，實訓系統結合當前智能一卡通系統發展趨勢和*新技術，在一套軟件上，全面實現了包括門禁、考勤、巡更、消費在內的一卡通系統功能。系統穩定可靠，結構清晰，
1、裝置組成：本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由消費機、發卡機、先進的指紋門禁考勤機、交換機、門禁軟件管理中心系統等組成。
2、系統實訓功能：
能進行各種消費系統操作演示、考勤系統操作演示和門禁系統操作演示、智能巡檢器的操作、消費機系統的設置、考勤機系統的設置、考勤和門禁系統的原理、門禁機系統的設置，電控鎖、電插鎖、電磁鎖的工作原理及安裝調試，消費系統管理軟件、考勤門禁系統管理軟件和巡更系統軟件的操作演示、線路設計，線路的設計與連接
（五）消防自動報警單元
該系統控制部分全部采用實物，系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。
1、技術參數
工作電壓：單相三線220V±5% 50Hz
????整機容量：＜300W
????外型尺寸：1500*700mm
????安全保護：具有漏電自動保護裝置
2、主要配置
探測報警模塊包含的部件有：智能差定溫感溫探測器、點型光電感煙探測器、編址接口模塊、終端器、火災顯示盤、火災聲光警報器、編碼手動報警按鈕、編碼消火栓報警按鈕、警鈴、模擬壓力開關、模擬水流指示器等。
1)火災報警控制器(聯動型)
(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
(4)可以現場編輯聯動公式
(5)2個總線回路，可連接254個現場器件
(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤
2)火災顯示盤
GK621火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
3)探測器
配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
4)輸入模塊、控制模塊
輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
5)聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟?；卮鸸δ?；
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
6)手動報警按鈕
火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
7)消防栓按鈕
火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
8)聲光報警器、警鈴
現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
9)電子編碼器完成現場設備的編碼、設備類型與靈敏度的更改等功能。

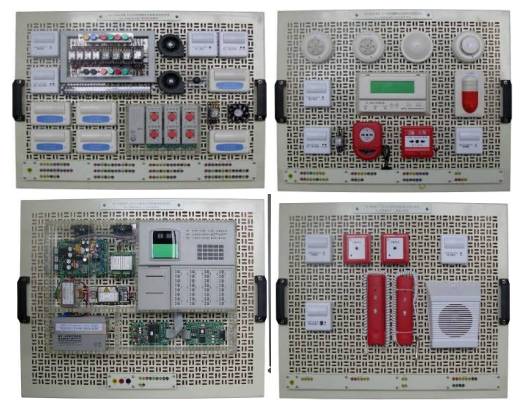

3、參考圖片
?
?（六）變頻恒壓供水單元

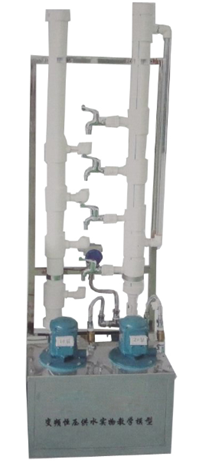

?? ? 本設計是對變頻恒壓供水控制系統（軟硬件方面）在實際生活應用中具體作?用進行較為詳細的介紹。本系統主要將PLC、變頻器（含PID）、相應的傳感器和執行機構地結合起來，通過發揮各自優勢，來實現操作方便，本系統以變頻器調?速為核心，以變頻恒壓供水控制系統取代了過去的高位水箱和壓力罐等供水設?備，起動平穩，起動電流可限制在額定電流以內，避免了以往起動時產生對電網?的沖擊；由于泵的平均轉速降低了，就可延長水泵機組和水管閥門等器件的使用?壽命；?也可以消除起動和停機時的水錘效應。?使系統調試和使用起來都十分方便，?大大簡化了水廠在管理、數據統計和分析等方面的工作量。以變頻器為主體構成?的恒壓供水系統不僅能*大程度滿足實際需要，其安全穩定的運行性能、簡單方?便的操作方式、以及齊全的功能，將使供水系統實現節水、節電、節省人力，*?終獲得高效率優質運行，?從而大大降低自來水的生產成本和提高生產管理水平的目的。
1、技術參數
工作電壓：單相三線220V±5% 50Hz
????整機容量：＜1000W
????外型尺寸：1500*700mm
????安全保護：具有漏電自動保護裝置
2、主要配置清單
| 序號 | 名稱 | 技術指標 | 數量 |
| 1 | 實訓對像 | 1500*700 | 1 |
| 2 | PLC | CPU224XP | 1 |
| 3 | 變頻器（含PID） | 西門子M420、0.37KW | 1 |
| 4 | 壓力傳感器 | ? | 1 |
| 5 | 水箱 | ? | 1 |
①PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。
②電工電子仿真
（1）接線仿真
01具有過載保護的正轉控制接線仿真、02雙重互鎖的正反轉控制接線仿真、05接觸器星形、三角形控制接線仿真、06時間繼電器接線仿真、07三相電動機機械制動控制電路仿真
（2）電路仿真
01具有過載保護的正轉控制仿真、02雙重互鎖的正反轉控制仿真、03生產機械行程控制電路仿真、04自耦降壓起動仿真、05接觸器星形、三角形控制仿真、06時間繼電器仿真、07三相電動機機械制動控制電路仿真、08電動機反接制動控制電路仿真、09有變壓器全波整流能耗制動控制電路仿真、10接觸器控制的雙速電動機調速電路仿真、12利用電流繼電器控制繞線式異步電動機起動控制線路仿真、c620車床電氣控制仿真，電動葫蘆仿真，z35搖臂鉆床仿真
（3）排故仿真
01具有過載保護的正轉控制排故、02雙重互鎖的正反轉控制排故、03生產機械行程控制電路排故、04自耦降壓起動排故、05接觸器星形、三角形控制排故、06時間繼電器排故、07三相電動機機械制動控制電路排故、08電動機反接制動控制電路排故、09有變壓器全波整流能耗制動控制電路排故、10接觸器控制的雙速電動機調速電路排故、12利用電流繼電器控制繞線式異步電動機起動控制線路排故、13c620車床電氣控制排故、兩地控制連線等
（4）原理仿真
變壓器工作原理、步進電動機工作原理、單向異步電動機工作原理、電度表工作原理、兩地控制燈電路、鉗型電流表原理、熱繼電器工作原理、伺服電動機工作原理、兆歐表工作原理、塑殼式斷路器工作原理、交流接觸器原理等
（5）電機拆裝仿真，三相異步機拆分、單相異步機拆分等
（6）儀器儀表的使用仿真萬用表、雙蹤示波器、信號發生器、頻譜儀、鉗形表等
③氣動回路仿真
（1）軟件以氣動經典22回路為依據開發出28回路的在線及離線仿真
（2）軟件中設置的14路“考考你！”表現為典型氣路設備故障。
（3）軟件狀態含“模擬運行”“聯機運行”即離線仿真、在線仿真。兩種運行狀態自動切換，當連接外部設備時自動切換為在線仿真，無外部設備連接時為離線仿真即模擬運行。
軟件中離線仿真13個回路包括：1、單作用氣缸的換向回路2、雙作用氣缸的換向回路3、單作用氣缸的速度控制回路4、單作用氣缸的速度控制回路5、雙作用氣缸單向調速回路6、雙作用氣缸單向調速回路7、雙作用氣缸的速度控制回路一 8、雙作用氣缸的速度控制回路二 9、壓力控制回路 10、計數回路 11、延時回路 12、用機械行程閥的單往復控制回路 13、過載保護回路。
離線、在線自動切換的15個回路包括：1、單作用氣缸的換向回路2、雙作用氣缸的換向回路3、速度換接回路4、緩沖回路5、互鎖回路6、用行程開關的單缸往復運動回路7、單缸連續往復動作回路8、直線缸、旋轉缸順序動作回路9、多缸順序動作回路10、雙缸同步動作回路11、四缸聯動回路12、卸荷回路13、或門型梭閥的應用回路14、快速排氣閥的應用回路15、高低壓切換控制回路。
（4）設置14路“考考你！”當點開了“考考你”對話框回路自動設置故障，當回答正確或關閉“考考你”對話框，故障自動接觸，回路正常仿真。14路“考考你”包括模擬故障有：1單作用氣缸故障2、電磁閥故障3、雙作用氣缸故障4、調節閥故障5、節流閥故障6、手動換向閥異常7、節流閥堵死故障8、行程開關故障9過濾三聯件故障10、氣容故障11、行程閥故障12、順序閥故障13、行程開關失靈14、負載阻力過小
4）液壓回路仿真其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。液壓傳動原理的動態演示并不少于18種動態演示。
a) 多級高壓回路b) 減壓回路c) 先導式溢流閥缷荷回路d) 順序平衡回路e) 回油節流調速回路 f) 旁路節流調速回路 g) 液壓缸差動連接回路
h) 三位四通電磁換向閥換向回路 i) 液控單向閥鎖緊回路 j) 順序閥控制順序動作回路k) 壓力繼電器控制順序動作回路 l) 行程開關控制順序同步回路 m) 調速閥控制同步回路 n) 液壓馬達回油節流調速回路 o) 二位四通電磁閥換向回路 p) 手動閥換向回路 q) 速度換接回路 r) 二位二通缷荷
（七）樓宇配電及照明單元
裝置配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的教學實訓，可以讓學生了解樓宇中配電基本結構，熟悉供配電監控系統，掌握供配電子系統在樓宇自動化系統中的應用。
同時能進行有關照明配電和控制部分的教學實訓，可以讓學生了解樓宇中照明配電線路基本結構，熟悉照明監控系統，掌握照明子系統在樓宇自動化系統中的應用。
1、技術參數
工作電壓：單相三線220V±5% 50Hz
????整機容量：＜300W
????外型尺寸：1500*700mm
????安全保護：具有漏電自動保護裝置
★2、實驗室遠程管理系統軟件（需提供國家政府機構認可的自主知識產權的證明材料和演示視頻）
①該系統集成遠程實驗臺電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能。
②該系統還可通過?PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，可自由設定任意一處與電控模塊引腳有關的各種常見故障，故障類型包括：線路斷?路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置?8 路大電流?5A 的?開路故障、16 路小電流?2A 的信號通路的開路、不良、偶發、短路等故障，共?24 路故?障設置?？筛鶕?jù)需求擴展設置?64 路大電流?5A 的開路故障、128 路小電流?2A 的信號通?路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
③所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，?實現遠程集中管理。
④用戶可選擇通過無線或?RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、?遠程起動、信息反饋、考核評分等功能。
⑤集成無線多功能數據采集、分析、控制系統可實時長時間記錄電壓、電流等，并生成趨勢曲線。
⑥用戶可以實現單機操作考核和聯網考核。
3、主要配置
兩部分組成：樓宇供配電部分和樓宇照明控制部分

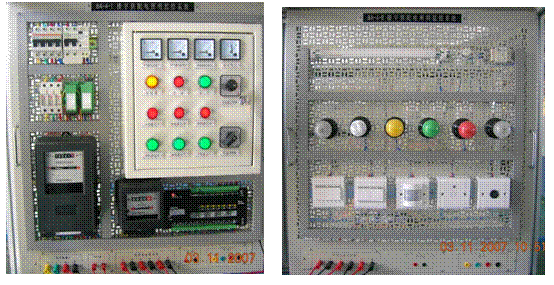

樓宇供配電部分由樓宇供配電線路組成，并設置控制電器：微型斷路器等，現場設置儀表測量單元，進行電壓和電流顯示，采用智能電量采集模塊完成多種電量的采集：電壓、電流功率、電能等，并通過總線完成上位機的各路電量顯示。
樓宇照明控制部分由樓宇照明線路組成，并設置照明控制開關，包括傳統開關、遙控開關和智能調光裝置等。
| 序號 | 名稱 | 技術指標 | 數量 |
| 1 | 實訓屏 | 1500*700 | 2 |
| 2 | 供電照明配電箱 | 600*500*200? | 1 |
| 3 | 單聯開關 | A86K11-10BN | 1 |
| 4 | 雙聯開關 | A86K22-10BN | 1 |
| 5 | 觸摸延時開關 | A86KTCY100N | 1 |
| 6 | 人體感應延時開關 | A86KHY100N | 1 |
| 7 | 大翹板雙路開關 | A86K12-10BN | 1 |
| 8 | 聲光控延時開關 | A86KSGY100N | 1 |
| 9 | 空氣開關 | DZ47LE-63 4P/C10 | 1 |
| 10 | 漏電保護器 | DZ47LE-63 2P/C10 | 1 |
| 11 | 電流變送器 | 0.5/0~5A | 1 |
| 12 | 電壓變送器 | 0.5/0~250V | 1 |
| 13 | 三相四線電度表 | ? | 1 |
| 14 | 單相電度表 | ? | 1 |
| 15 | 鎮流器 | HLDGZHE-M13W | 1 |
| 16 | 日光燈管 | 10W | 1 |
| 17 | 開關盒 | 86×86×40(86SM40) | 5 |
| 18 | 節能燈(螺口） | 220V/5W | 1 |
| 19 | 磨砂洞燈 | 220V/3W | 1 |
| 20 | 指示燈 | 220V/黃色 | 1 |
| 22 | 指示燈 | 220V/綠色 | 1 |
| 23 | 指示燈 | 220V/紅色 | 1 |
該系統是根據智能樓宇自動化專業智能小區實訓課程要求設計的一套實訓系統，三表遠傳自動計量系統改變了以往人工抄表、入戶抄表的傳統方式，采用數字化技術和計算機管理的方法，對電表、水表、燃氣表等實行數據采集，不僅為物業管理提供了方便，也避免了不法分子冒充抄表人員進入民宅的可能，為住戶提供了安全保障。該系統根據智能樓宇自動化專業的實訓內容精心設計的綜合實訓系統，結合當前遠傳抄表自動計量技術的實際情況，全面實現電表、水表和燃氣表的遠傳計量和科學管理功能。
1、技術參數
工作電壓：單相三線220V±5% 50Hz
??整機容量：＜300W
??外型尺寸：1500*700mm
??安全保護：具有漏電自動保護裝置
2、主要配置

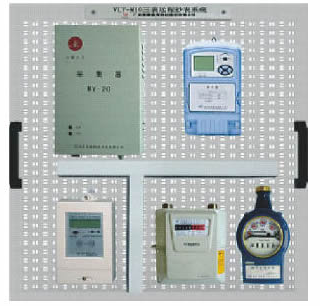

該模塊包含的部件有：脈沖電度表、脈沖水表、脈沖燃氣表、采集器、集中器、通訊轉換器、抄表修正軟件、力控組態軟件等。
|
? ? |
名稱 | 規格 | 數量 |
| 1 | 實訓屏 | 1500*700mm | 1 |
| 2 | 電源監控系統 | 設備電源監控系統能夠對設備的電源進行實時監控，通過檢測設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷設備電源 是否有斷電、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警。實時反映出被監測設備電源的狀態，并集中顯示，從而可以有效避免在火災發生 時，設備由于電源故障而無法正常工作的危急情況，*大限度的保障消防聯動系統的可靠性 | 1 |
?
四、中央控制監控室
（一）概述

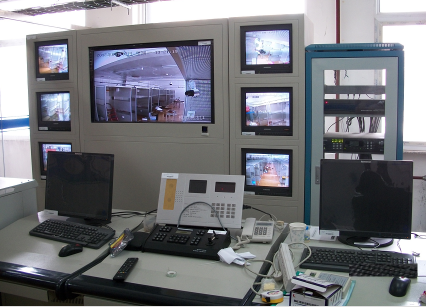

由一個中央計算機管理中心、對門禁對講單元、安防監控單元、智能家居單元、智能一卡通單元、消防自動報警單元、變頻恒壓供水單元、樓宇配電及照明單元、遠程抄表單元、智能家居控制單元模塊九套子系統監控控制組成，統一的監控平臺上進行中央監控管理和DDC的配置及系統組態的實驗和實訓。
（二）說明
樓宇自控中央計算機管理中心：監控所有樓宇實訓房間，完成上位機控制，采集必要信息。
1、系統實訓功能：
????中央管理系統能通過中央數據庫服務器，它將保存系統監控節點的資料、圖形，所有在網絡上的客服端及監控節點都由中央數據庫服務器控制與管理。同時可家居、消防、監控、門禁、供電照明、等安全管理；
2、系統技術指標：
??工作電壓：單相三線220V±5%? 50Hz
??整機容量：＜300W
??外型尺寸：150×70×150cm3
（三）配置說明
| 序號 | 設備名稱 | 產品描述 |
| 1 | 50寸液晶顯示器 | 分辨率:3840*2160; ?亮度：400cd/㎡；對比度：5000：1； 響應時間：8.5ms,面板電壓12V單屏尺寸：1115*638MM；原裝面板，窄邊液晶邊框，適合大屏幕拼接應用，高對比度，高亮度，極大提高了畫面層次，更好的表現畫面細節，使圖像更艷麗，逼真，使用壽命可達60000小時.單屏三邊拼縫5MM,另一邊拼縫10MM,拼成2*2,可以設置旋轉，把窄的一邊拼在一起，相當于雙邊拼縫10MM，拼接尺寸：2230*1276MM |
| 2 | 拼接處理器設備 | 支持HDMI輸入，AV輸入，VGA輸入，DVI等輸入，全數字處理單元，支持高清1920*1080分辨率，RS232接口控制 |
| 3 | 壁掛式安裝支架 | 訂制 |
| 4 | 大屏高清分配器 | 支持一路輸入多路輸出，同一信號源可以多路同時輸出 |
| 5 | 拼接專用線材 | 控制器到拼接單元之間的線纜（VGA/HDMI線，網線RS232線等施工材料） |
| 6 | USB轉串口接頭+USB轉串口線 | 拼接通訊接口，實現拼接功能 |
| 7 | 大屏控制軟件 | 可實現視頻信號，VGA信號等多種信號源的定義、管理、選擇調用和切換顯示，可以設定，存儲和管理；可實現畫面自動顯示大屏幕管理軟件為全中文界面，方便維護，備份等系統管理 |
| 8 | 視頻捕捉卡 | 4路視音頻，芯片EC5128SDK2000 |
| 9 | 以太網交換機 | 100M，24口 |
| 10 | 服務器 |
刀片式 Cpu: Intel Xeon E5-2603V2及以上 硬盤：2×300GB ， SAS熱插拔硬盤 內存容量:?2×4GB， DDR3， 網絡：10M/100M/1000M/自適應 聲卡類型: 集成。 |
| 11 | 軟件 | 控制軟件 |
??以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
