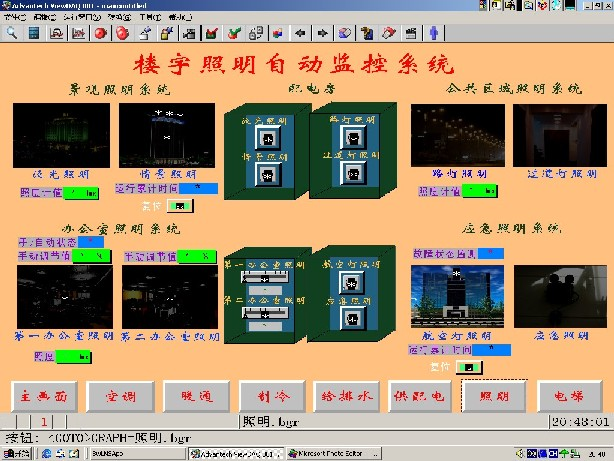

TYK-L04型 樓宇照明監控系統實驗實訓裝置能讓學生進行DDC控制器通訊線的連接、軟件及系統的啟動與停止和樓宇自動監控系統客戶端的模擬監控實訓。讓學生通過客戶端對系統進行保存系統監控節點的資料、圖形等的操作,并監控與管理所有在網絡上的監控節點，包含登錄，下載，安全管理等的設置操作。進行樓宇照明自動監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。TYK-L04型 樓宇照明監控系統實驗實訓裝置能讓學生進行樓宇辦公室調光及過道照明監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。
      TYK-L04型 樓宇照明監控系統實驗實訓裝置能讓學生進行樓宇情景燈光照明監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。讓學生進行樓宇應急照明監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等操作實訓。學生在樓宇照明監控系統實驗實訓裝置同樓宇自控系列中的其它設備聯網進行各種綜合實訓；讓學生通過網際組態軟件對系統進行二次開發和設計。

一、裝置組成：

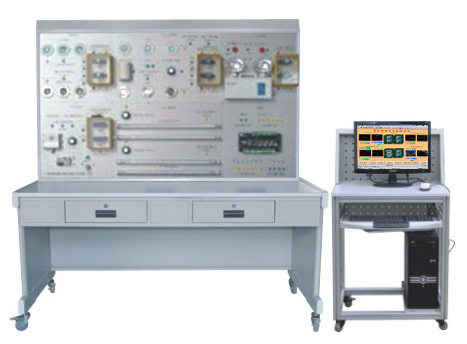

   TYK-L04型 樓宇照明監控系統實驗實訓裝置控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、時鐘控制器、照度傳感器、動靜探測器、遙控器、仿真燈具、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
二、實訓功能：
   TYK-L04型 樓宇照明監控系統實驗實訓裝置能進行各種燈光照明系統操作演示、直接數字控制器(DDC)的操作與編程、時鐘控制的編程與操作、照度自動調節控、動靜探測控制制、區域場景控制、手動遙控器控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。
三、系統技術指標：

1.工作電壓：單相三線220V±5%  50Hz
2.整機容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
6.可擴展，可兼容，LON總線通訊方式
7.輸出，8點、IO/DO   輸入，11點AI/DI
8.信號方式；干觸點/0-20MA/0-10A/發10K
四、實訓項目
實訓項目一：時鐘控制的編程與操作實訓
實訓項目二：照度自動調節控制實訓
實訓項目三：動靜探測控制實訓
實訓項目四：區域場景控制和手動遙控器控制實訓
實訓項目五：線路故障的判斷與處理
實訓項目六：設備故障的判斷與處理
實訓項目七：設計并安裝一個簡易應用系統
實訓項目八：設計有關控制點位信息表格
實訓項目九：組態軟件設計實訓項目
實訓項目十：系統調試實訓項目
五、設備技術參數
1、照明系統模擬板：
    公共區域照明控制模擬板、辦公室照度自動調節控制模擬板、景觀照明控制模擬板、情景照明控制模擬板和應急照明控制模擬板，要求能完全模擬真實照明監控系統的工作過程、所有的燈光要求能在DDC的控制下按一定的邏輯規律亮滅、所有的照度自動調器和動靜探測器也要求在DDC的控制下自動調節、并具用手動遙控器控制功能。配電箱含繼電器系統配置四套、動靜探測器配置一個、手動遙控器配置套、日光燈自動調光系統配置二套、亮度傳感器配置一套。
2、HW500DDC控制器：
    要求配置： DO配6個點、DI配7個點、AI配4個點、AO配2個點。
3、P4客戶端電腦：
    內配置支持DDC的客戶端組態軟件一套、客戶端軟件一套?？蛻舳穗娔X要求能同服務器聯網。
4、ZD-VB亮度自動調節器：
    采用工程實際主流應用的亮度自動調節器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
5、FL-476動靜探測器：
    采用工程實際主流應用的動靜探測器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
6、BD-6手動遙控器：
    工程實際主流應用的手動遙控器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。
六、配置清單
