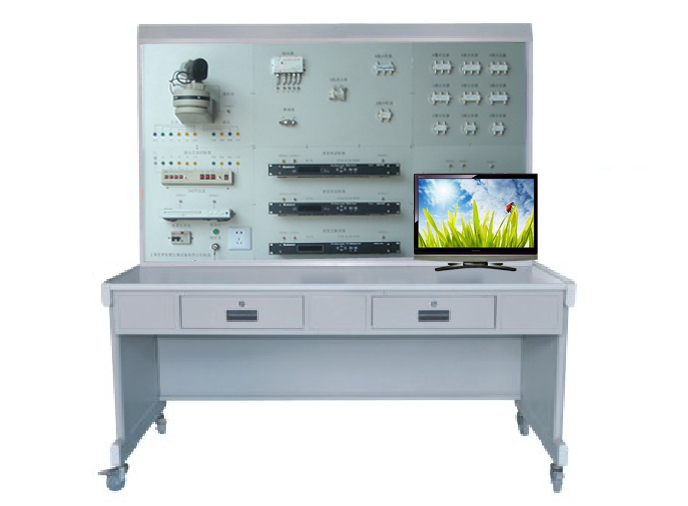

TYK-T02型 有線電視系統實驗實訓裝置能讓學生進行有線電視系統的元件、作用、組成和原理的認識實訓。TYK-T02型 有線電視系統實驗實訓裝置能進行各種有線電視系統操作演示、連線和端子的制作，調制器、解調器和場強儀的操作，電視信號的測試，分配器和分支器的安裝與連接，放大器和衰減器的操作與連接、系統的設置及調試、線路的設計與連接、元件的結構識別與安裝、按線路圖將各部分連線、設計并安裝一個簡易應用系統等操作實訓。TYK-T02型 有線電視系統實驗實訓裝置能讓學生進行線路故障的判斷與處理、捷變頻調制器或解調器設置錯誤的判斷與糾正。

一、實訓功能：
    TYK-T02型 有線電視系統實驗實訓裝置能進行各種有線電視系統操作演示、線路傳輸信號的模擬演驗，連線和端子的制作，調制器、解調器和場強儀的操作，電視信號的測試，分配器和分支器的安裝與連接，放大器和衰減器的操作與連接、系統的設置及調試、線路的布線設計與連接、頻道頻率的設置、線路故障的設置、判斷及排除等實驗和實訓。

二、技術指標：
1.工作電壓：單相三線220V±5%  50Hz
2.整機容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保護：具有漏電自動保護裝置
5.故障設置：具有故障設置系統
三、實訓項目：
實訓項目一：有線電視的演示，放大器系統認識、了解實訓項目
實訓項目二：捷變頻調制器、捷變頻解調器的操作
實訓項目三：有線電視的綜合布線與信號傳輸模擬演驗
實訓項目四：信號混合、場強儀的模擬、放大器衰減器操作，測試實訓項目
實訓項目五：分支分配器認識、了解、配置和計算，與衛星電視傳輸實訓項目
實訓項目六：線材、器材、接插件形式、規格認識，連接線纜及端子的制作
實訓項目七：有線電視系統設計并安裝一個簡易應用系統
四、設備技術參數：
1、捷變步調制器：
  捷變步調制器制品物是工程上使用的主流產品，并具備下述性能：
  中頻調制，862MHz以內捷變傳達輸。
  采用微電腦控制，具有斷電記憶功能，使操作更加簡捷。
  使用高可靠性中頻殘留邊帶聲表面濾波器，使帶內外特性極佳，可適用于CATV鄰頻傳輸。
  帶外寄生輸出抑制度大于60dB。
  增加頻輸入、輸出接口，使用戶在使用上更加靈活。
  射頻調制具有兩個獨立的鎖相環鎖定，使信號的頻率穩定度得到保證，性能更加穩定可靠。
  中頻信號采用晶體振蕩，以有鎖相環鎖定，保證中頻信號的穩定
  采用頻率微調功能，*大微調范圍達正負8MHz。
  射頻輸出電平*大可達到120dB。
  具有音頻、視頻過調制指示功能。
2、解調器：解調器選用的是用工程的主流產品。
3、電平表：電平表選用的是用工程的主流產品。
4、分支器：分支器選用的是用工程的主流產品，二通、三通和四通各三個
5、分配器：分配器選用的是用工程的主流產品，二通、三通和四通各一個
6、放大器：主要對電視頻率信號的放大
7、衰減器：衰減器選用的是用工程的主流產品
8、節目源：節目源選用的是用工程的主流產品
9、液晶電視：21寸
10、云臺鏡頭控制器：云臺鏡頭控制器選用的是用工程的主流產品，上、下、左、右全方位控制。
9、云臺：云臺選用的是用工程的主流產品，上、下、左、右全方位控制。
10、彩色槍式攝像機：彩色槍式攝像機選用的是用工程的主流產品，是CCD的，并達到420線以上。
五、配置清單
