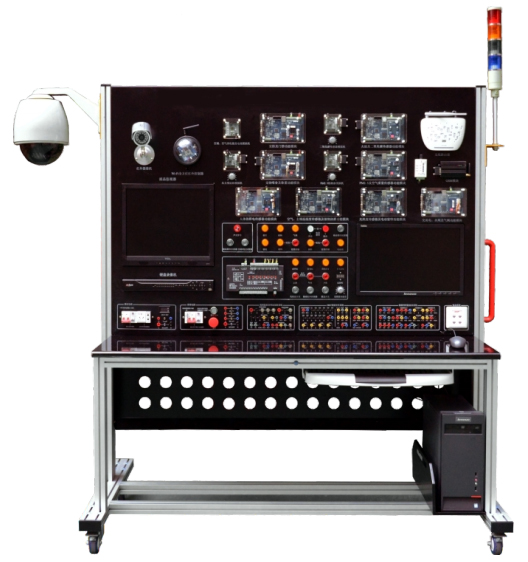

一、?裝置圖片

二、?裝置概述

本裝置主要由平臺臺架、電源監控報警模塊、安全插拔端子模塊、系統主控真實器件、系統負載模擬元件及相關編程開發軟件等組成，具體如下：

1.平臺臺架：主要配置有高級鋁型材框架、防火桌面板、高強度鈑金電箱及防護擋板等；

2.電源監控報警模塊：主要配置有越級跳閘保護、電源間短接檢測保護及報警指示等功能；

3.安全插拔端子模塊：主要配置有高絕緣的安全型插座與帶絕緣護套的高強度安全型插線，可區分強、弱電流的不同規格的插座及插線，確保操作人員的安全；

4.系統主控真實器件：主要配置有智能建筑及ARM嵌入式總線網絡物聯網系統的核心主控真實設備，能夠完成接線、編程、組態、集成、調試、運行、診斷及維護等應用項目和二次設計等開發項目；

5.系統負載模擬元件：主要配置有系統所需的各類模擬輸入輸出負載等；

6.編程開發軟件：主要配置有物聯網網絡技術相關開發軟件，源代碼與通訊協議完全開放，可方便拓展與其它系統的集成。

三、?技術指標

1.電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；

2.安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路，越級跳閘；

3.整機功耗：≤400W；

4.整機重量：≤100KG；

5.外形尺寸（寬×深×高）：1580mm×720mm×1760mm。
