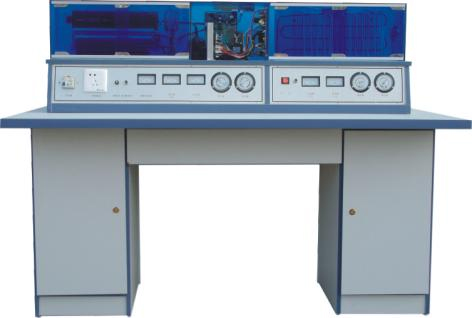

TYK-JZL01型 空調制冷制熱綜合實驗裝置(普通型)是根據《中華人民共和國教育行業標準（制冷和空調運用與維修專業儀器設備配備標準）》，教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，結合生產實際和崗位培訓的要求，按照職業院校的教學和實訓要求而開發和生產的產品。分體空調為立體結構，前面為仿真室內機組，后部為仿真室外機組，室內機組改進為真實空調組件，外套真空調全透明外殼。冰箱方面前后格分開：前面為冷凍室，后面為電冰箱壓縮機、工作室、加裝溫度調節器。配有巡回檢測數碼溫度顯示系統，可以很直觀地觀察制冷及制熱系統中各關鍵點的溫度。具有密碼開機和定時關機功能，方便實驗室的管理。

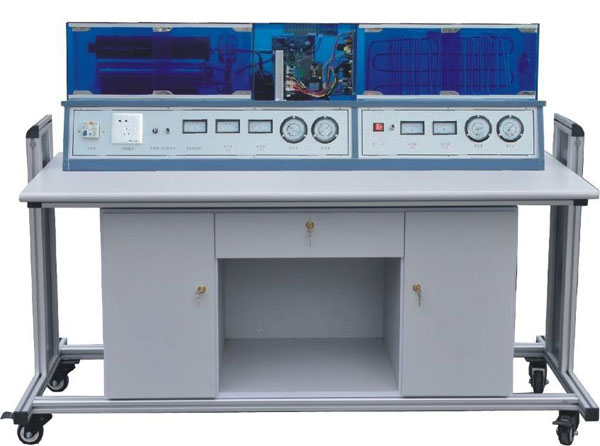

（鋼木結構）

制冷制熱實驗室設備主要技術參數：
1、工作電源：AC220V±5%（單向）
2、額定頻率： 50Hz
3、適用電壓范圍：160V～253V
2、*大遙控距離8m，角度90度。
3、噪聲：內機37-44dB，外機是55-65dB。
10、環境溫度：-5℃-40℃
11、相對濕度：≤85%（25℃）
4、整機功耗：<1KW（空調制冷-600W 空調制熱-750W 冰箱-75W）
5、壓縮機功率：空調-1PH 冰箱-1/10PH
6、制冷劑類型：空調-R22 冰箱-R12
7、電冰箱*大壓力：1。5Mpa
8、外形尺寸：160cmX80cmX117cm
9、安全保護措施：具有過壓、過流、過載、漏電、接地等多種保護措施。
一、實訓項目
1．電冷箱實訓項目:
1）制冷壓縮機過熱保護器損壞；
2）電冰箱輸入電源保險絲斷路；
3）電冰箱冷藏室照明燈損壞；
4）電冰箱冷藏室門開關斷路；
5）電冰箱溫度控制器斷路；
6）電冰箱制冷系統臟堵；
7）電冰箱制冷系統冰堵；
8）電冰箱不制冷。
2．變頻空調部分實訓項目:
1)整流電路故障；
2)12伏電源電源電路故障；
3) 5伏電源故障；
4)室內溫控探頭不良；
5)室外溫控探頭不良；
6)遙控接收頭損壞；
7)不制熱；
8)不制冷；
9)室內風機損壞；
10)室外風機塤壞；
11)風機電容器損壞；
12)蜂鳴器故障；
13)風向調節失控。
3．空調冰箱系統流程實習項目：
1、普通單門電冰箱系統流程
2、雙門直冷式電冰箱制冷系統流程
3、雙門間冷式電冰箱制冷系統流程
4、單門直冷式電冰箱電控系統流程
5、雙門間冷式電冰箱電控系統流程
6、熱敏電阻溫控器系統流程
7、GR204EIC溫控器系統流程
8、分體式熱泵型空調器系統流程
9、分體式熱泵型空調器電控系統流程
10、窗式電泵型空調器系統流程
11、風冷柜式空調器電控系統流程
12、電冰箱動態演示系統
13、分體式熱泵型空調器動態演示系統
14、電冰箱模擬演示系統（硬件）
15、空調模擬演示系統（硬件）
二、結構特點
1．TYK-JZL01型 空調制冷制熱綜合實驗裝置(普通型)采用敞開式結構，分為電冰箱和空調兩個部分，制冷管道分層次展開而變得簡潔明了，從而使復雜的制冷結構變得通俗易懂，便于學生全面了解電冰箱結構特點和工作原理。
2. 實驗裝置具有密碼開機、定時關機等功能。
3．具有溫度巡測功能，數碼顯示，溫度巡測器可檢測制冷制熱實驗設備的各關健部位的工作溫度，提供實驗數據?？蓹z測的關鍵點分別是：
1）正常環境溫度
2）空調壓縮機排氣管
3）空調壓縮機回氣管
4）空調冷凝器排風口
5）空調蒸發器出風口
6）電冰箱壓縮機
7）電冰箱冷凝器
8）電冰箱蒸發器
4．實驗臺整體高度只有117cm，使教室視野更加開闊，便于教師監控實驗過程。
三、實訓裝置配置(以下為單臺配置)
