一、設備配置及參數

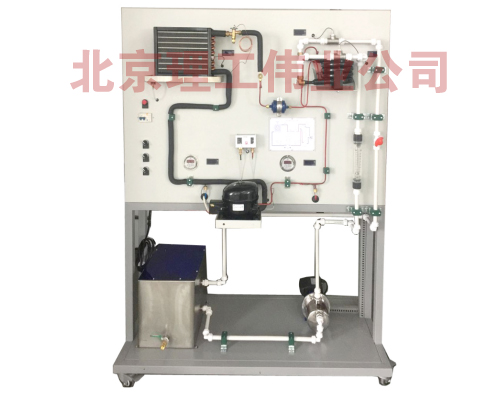

1、蒸汽壓縮式制冷循環實訓裝置采用鈑金噴塑結構，為演示整個蒸汽壓縮式制冷制熱循環過程，系統核心部件冷凝器、蒸發器采用透明結構設計。
2、蒸汽壓縮式制冷循環實訓裝置由框架和演示板組成，框架由40mm×40mm方鋼組成，外形尺寸1000mm×600mm×450mm；演示板采用厚度1.5mm的鋼板制作，外形尺寸1000mm×1000mm×80mm。
3、系統配套溫度、壓力、流量各種顯示儀器，可以對系統整個過程進行監控，同時配套電氣部件及考核系統。
4、系統包含蒸汽壓縮式制冷循環系統、循環水系統、測量顯示裝置、框架支撐及控制系統等。
5、蒸汽壓縮式制冷循環系統包括變頻壓縮機、節流裝置、四通換向閥和換熱器等，配套變頻主板和控制器，可以調節壓縮機頻率。
6、換熱器采用PC高透明管做外殼，Ф10mm的銅管盤成螺旋盤管做換熱器。
7、四通換向閥系統由四個手閥及銅管組成，四個手閥配合工作，可以實現制冷循環與熱泵循環之間的切換。
8、循環水系統包含水箱（采用1.5mm鏡面不銹鋼）、循環水泵、過濾器、閘閥、止回閥、玻璃轉子流量計、螺旋盤管及管道組成，通過流量計調節閥門控制水量大小。
9、循環水泵：12WG-8，額定流量8L/min，額定揚程8m，通過水把冷凝器熱量、蒸發器冷量帶出來，進行熱量和冷量熱交換。
10、蒸汽壓縮式制冷循環實訓裝置配備有高精度溫度表，可以測試壓縮機吸排氣溫度，蒸發器、冷凝器進出口溫度等，壓力真空表和數顯壓力表，玻璃轉子流量計和電壓表。
11、玻璃轉子流量計2個，量程為1～10L/min，一只用于測試?yán)鋮s水流量，一只用于測試?yán)鋬鏊髁俊?br /> 12、電氣控制系統包括電氣控制系統、故障測試點、漏電保護器、6路溫控儀、指示燈、控制開關等。配備有交流電壓表和交流電流表各1只。
13、智能考核系統包含智能化、液晶顯示器、配有液晶顯示屏及PVC鍵盤。 ?????
14、二維碼識別功能：能通過手機掃描獲得該產品的相關資料。 二、技術參數
1、輸入電源：單相三線 AC220V±10% 50Hz
2、工作環境：溫度0℃～+40℃ ?相對濕度＜85%(25℃) 海拔＜4000m
3、系統容量：2.45kVA
4、安全保護：設有電流型漏電保護、過載保護、接地保護，高低壓保護等可對人身及設備進行有效保護，安全符合國家標準。
5、實訓臺由框架和演示板組成，框架由40mm×40mm方鋼組成，外形尺寸1000mm×600mm×450mm；演示板采用厚度1.5mm的鋼板制作，外形尺寸1000mm×1000mm×80mm。
三、功能
1、蒸氣壓縮式制冷循環實驗臺的認識實驗。
2、蒸氣壓縮式制冷循環的工作原理。
3、制冷系統常見故障的設置（臟堵、冰堵、制冷劑過量等）。
