一、設備參數及性能：
1、裝置組成：

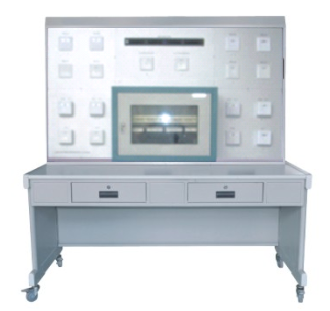

    TYK-B01型 綜合布線室內水平工作區系統實驗實訓裝置全部元器件均采用實物，整個實訓裝置主要由墻柜、110配線架、網絡配線架、打線工具、超五類線、三類線索、水晶頭、模塊1、模塊系統等組成。
2、系統實訓功能：
    綜合布線實訓裝置能學習各種工具如網絡鉗、打線工具和導通測試儀的使用，能進行各種器材如配線架、模塊、面板和跳線的安裝與制作、能進行跳線的測試、使用及信息點導通測試、尋測與編號的訓練，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與布線系列中其它設備聯網進行各種綜合實訓。
3、系統技術指標：
工作電壓：9V干電池
整機容量：0W
外型尺寸：150×70×180cm3
安全保護：9V低電壓
故障設置：具有故障設置系統

二、實訓項目
實訓項目一：采用T568A、568B兩種標準壓接模塊操作
實訓項目二：采用T568A、568B兩種標準制作水晶頭實訓項目
實訓項目三：打線工具的使用操作
實訓項目四：信息面板及防塵蓋的安裝操作
實訓項目五：配線架的安裝操作
實訓項目六：標準墻柜設備安裝操作
實訓項目七：在超五類跳線壓接線操作
實訓項目八：標記、理線、打線、軋線操作
實訓項目九：線路故障的判斷與處理
實訓項目十：線路的測試實訓項目
實訓項目十一：測試報告的制作實訓項目
實訓項目十二：按線路圖將各部分連線
實訓項目十三：設計并安裝一個簡易應用系統
三、設備參數：
UNILAN U5E配線架采用了整合式設計，體積更小巧，可適應各種安裝環境，性能更卓越，完全滿足超五類綜合布線系統要求，背面有保護PCB板的護板，并有防脫線護蓋，保證長期使用下的性能良好。
1、超五類24口配線架

正面

背面

2、1.75”線路管理
    語音配線架采用19英寸機架式模塊化配線架（100對）。
    在語音主干采用3類50對規格的大對數語音干線電纜，以主機房為中心，星型輻射至各樓層配線間。而德特威勒的UNINET系列Cat.3大對數電纜用于建筑物垂直干線和建筑物間的干線的語音傳輸，特性阻抗100ohm，提供25/50/100對三種選擇，采用IEC色標方案，UNINET CAT.3特性：

四、配置清單
