一、概述：
     TYK-BGD01型 水泵及管道安裝設計實訓裝置適用于高職、中職、職高、職業培訓等各種不同類型和要求的學生或?qū)W員進行智能樓宇及物業管理中的給排水管道的安裝與設計、設備水泵的安裝、操作調試、學生能在盡可能真實環境下進行實戰操練。水泵及管道安裝設計實訓裝置能供學生進行不同規格的鍍鋅白鐵管外螺紋的絞制。能供學生根據安裝規范，使用管子鉗、扳手及多種管配件，配有專用移動工具箱、操作鉗工平臺、實訓安裝平臺臺架、水泵、管件等、學生可在實訓安裝平臺臺架上安裝管路、設計管路，并進行套絲聯接管路，水泵聯接，水箱聯接、管路試壓試驗實訓，常用管路加工工具的操作等。

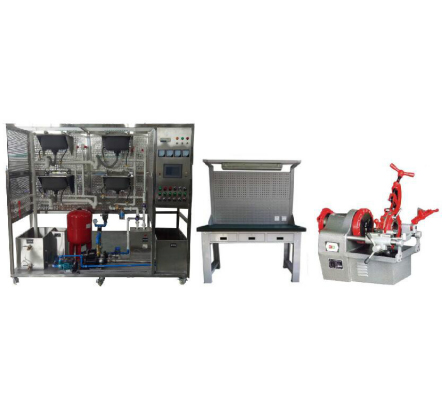

二、系統構成
1、整體鋼結構鉗工臺和網孔板；
2、合虎鉗；
3、電動切管套絲機；
4、三角架壓力鉗。
5、管鉗管件
6、操作鉗工平臺
7、實訓安平臺
三、技術參數
1、鉗工臺外形尺寸：1500X750X800mm;
  網孔板尺寸：1450X600mm；
  鉗工臺材料：噴朔鋼。
2、電動切管套絲機功率：750W；
3、電壓：220V；
4、主軸額定轉速：26-28（r/min）；
5、套制螺紋范圍：1/2-4；
6、加工管徑：直徑50mm；
7、適用范圍：消防給排水管道；
8、安全保護：接地保護。
9、實訓安裝臺架
  鐵質噴朔鋼架，具有電機安裝底平臺
  模擬管道安裝網孔墻
  外型盡寸：1500*800*1800MM
  不銹鋼水箱500*400*400MM
  水泵：三相AC380V,功率：0.37KW,揚程：12m,流量：20L/min
