一、系統概述

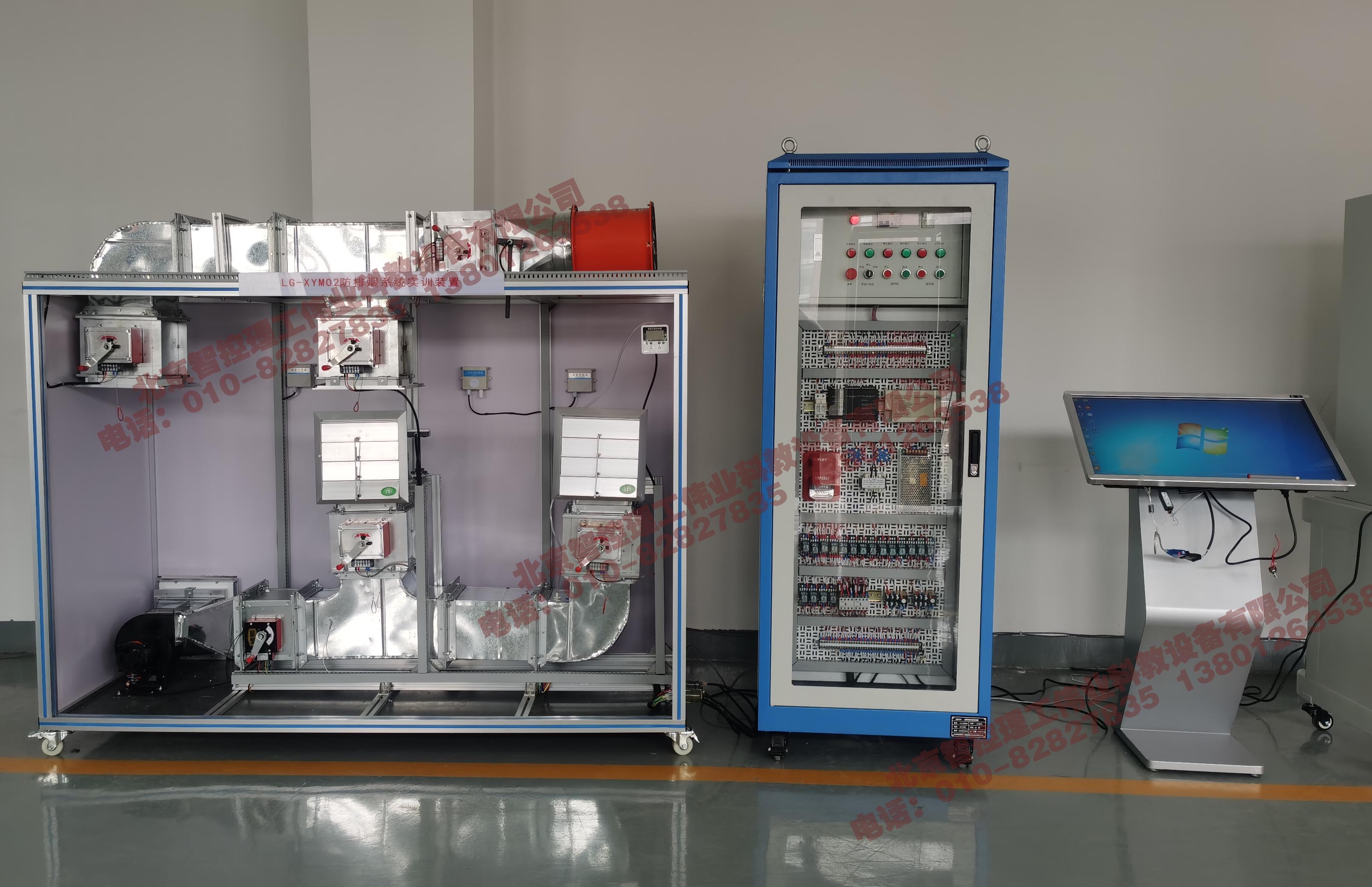

    TYK-XYM02型 防煙排煙系統實訓裝置根據防煙排煙系統按照其控?zé)煓C理、分為防煙系統和排煙系統，設備設計為機械式加壓送風系統和機械式排煙系統。TYK-XYM02型 防煙排煙系統實訓裝置由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成。

二、技術參數
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m
3、裝置容量：＜3.8kVA
4、通風系統臺：
（1）外形尺寸：2000mm×1000mm×1500mm
（2）控制柜尺寸：600mm×700mm×1600mm
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
6、工作環境：環境溫度范圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m
7、教學一體機：32寸內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126G，尺寸：32寸,內存：4G，網絡，無線。
三、系統特點
（一）整機系統由三部分組成：
1、風系統整體放置在一個2000mm×1000mm×800mm平臺上，可移動，平臺上風系統由不燃材料制作，系統中設置有閥門，風機，子系統，出風口等。
2、控制系統：系統各種模擬信號組成，可模擬一定情況下的在火災發生時的控制方式。
3、教學一體機：教學同步動畫控制，軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系。
（二）系統參數功能
1、風系統的完整性：與實際中的通風系統、控制功能、保護功能、顯示功能完全一致。
2、系統與真實的通風排煙系統，風系處理系統原理相同，微型化展示了通風排煙系統的特點，結構、控制方法。
3、裝置直觀展示了通風系統的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
4、通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
5、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。
6、DDC數字量控制模塊2個，16路AI輸入，6路DO輸入，8路DO輸出。
7、觸摸式一體教學平臺,內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126G，尺寸：32寸,內存：4G，網絡，無線。
8、教學同步動畫控制：軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系。
9、顯示儀表：儀表將顯示處理來自模擬電位器和上位機的控制模擬值。如閥門的開度，對比關系。
（三）教學課件資源
1、智能建筑消防系統認知：智能建筑與消防系統的關系、智能建筑消防系統的組成、智能建筑消防系統的分類、消防工程設計圖中的主要部件及圖例、消防標志的識別；
2、智能建筑火災形成及滅火原理：燃燒的條件、火災形成的原因、火災發展的階段、火災蔓延的途徑、滅火方法及原理；閃點、燃點、爆炸極限；
3、智能建筑防火設計：民用建筑的分類、建筑構件的燃燒性能、建筑構件的耐火極限、建筑耐火等級、建筑選址要求、建筑防火間距；
4、消防法律法規：法律依據、消防系統設計依據、消防系統施工依據、消防系統維護依據；
5、火災自動報警系統認知：熟悉火災自動報警系統的組成，熟悉主要系統及設備；熟悉火災自動報警系統工作原理；掌握火災自動報警系統的分類及主要特征；
6、火災探測報警設備及系統附件：智能建筑中用到的火災探測器種類、火災探測器的產品型號、火災探測器的圖形符號、生產火災探測器的廠家、火災報警控制器的分類及功能、火災報警控制器的線制、火災報警控制器的型號、報警系統附件的種類及用途；
7、火災自動報警系統的設計要求：方案設計依據、系統總體設計及說明、主要設備清單、設備選型、設備設置、火災自動報警系統系統圖；
8、火災自動報警系統的實施：選用安裝工具、設備與材料；火災探測器的安裝調試方法、火災報警控制器的安裝和接地要求、火災自動報警系統配置導線要求、火災自動報警系統室內布線要求；
9、火災自動報警系統的實施：熟悉火災探測器及報警裝置的安裝步驟、熟悉火災自動報警系統的布線設計要求；熟練閱讀火災自動報警系統設備的安裝手冊，具備搜索相關信息的能力，并掌握設備的安裝調試方法。了解火災自動報警系統設計原則、設計規范，以及設備選擇和布置方法；理解設計意圖；能列出系統的設備，描述設備的布置情況。
10、消防滅火系統認知：火災的種類、撲滅各類火災時可選擇的滅火器材、消防滅火系統的分類、消防安全標識；
11、室內外消防給水系統：消防給水系統分類、消防給水設施、室外消火栓系統、室內消火栓系統；
12、自動噴水滅火系統：自動噴水滅火系統認知、自動噴水滅火系統類型、自動噴水滅火系統設計參數、自動噴水滅火系統主要組件及設置要求；
13、氣體滅火系統：氣體滅火系統分類和組成、氣體滅火系統滅火原理與系統適用范圍、氣體滅火系統工作原理及控制方式、防護區的設置及安全要求、二氧化碳滅火系統設計；
14、防火防煙分區劃分與分隔措施：劃分防火分區應考慮的因素、防火分區分隔構件、劃分防煙分區應考慮的因素、防煙分區分隔構件；
15、防排煙系統的選擇與設置：自然排煙原理、機械加壓送風原理、機械排煙原理、防排煙系統的選擇應考慮的因素、開窗有效面積的計算方法、防排煙系統組件及其設置方式；
16、安全疏散的設計與設施布置：安全疏散的基本原則、安全疏散的基本參數及計算方法、安全出口；疏散門、疏散出口、避難走道、避難層的概念；應急照明、疏散指示標志的設置；消防通信系統的設置；
17、消防救援設施的設置：消防車道的設置目的及要求、消防登高面設置目的及要求、救援窗設置目的及要求、直升機停機坪設置目的及要求、消防電梯的設置目的及要求；
18、消防聯動系統：消防聯動控制系統認知、消防控制室的管理、消防設備的供電控制、消防聯動系統的設計要求、城市消防遠程監控系統。
★為方便教學需要，課件必須包括以上內容，投標時提供課件資源十張以上內容截圖。
四、系統配置
1、系統由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成。
2、模擬排煙系統控制：消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜以及聯動控制中心等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
3、加壓送風機采用多翼式離心風機，加壓送送管道采用不燃材料制作，加壓送風口和用常閉式，采用手動或電動開啟控制方式。
4、70度排煙防火防由控制執行器、不燃材制作而成。
5、排煙風機采用軸流風機，能在280度條件下作不小于30Min。
6、排煙防火閥安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。
7、排煙口安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態，火災時需要排煙時手動或電動打開。
8、實驗室智能電源管理系統
實訓室總體智能電源管理系統由主電路、控制電路、檢測保護電路、顯示電路、語音報警電路等組成，整個實驗室配置一套管理系統。
主要功能：
8.1上電系統自測
★（1）主電路及控制電路上電后對線路系統進行輸入電壓的過壓、欠壓；線路對地漏電；輸出負載過流的檢測，任一故障存在電源輸出斷開。
（2）故障內容有相應文字顯示。
★（3）對故障進行語音報警。
8.2運行檢測保護
★（1）輸入過壓、欠壓、輸出過流、漏電，任一故障出現將自動跳閘，實施保護。
★（2）對故障進行語音報警。
★（3）保護閥值可進行現場設置。
8.3漏電功能測試
（1）按下漏電測試按鈕，裝置會自動提供一個漏電測試信號，使保護器跳閘。
（2）重新進行上電進入自己檢測狀態，文字顯示“開機檢測中....”，無故障情況下，實訓室智能電源管理系統恢復供電。
8.4過壓保護
（1）運行中，出現輸入過壓，實訓室智能電源管理系統將跳閘。
（2）對應的“過壓相”進行文字顯示。
（3）語音播報“線路過壓，請注意”。
8.5過流保護
（1）運行中，三相電源中任一相出現過流，實訓室智能電源管理系統將跳閘。
（2）對應的“過流相”進行文字提示。
（3）語音播報“線路過流，請注意”
8.6漏電保護
（1）運行中，三相中任一相出現漏電，實訓室智能電源管理系統將跳閘。
（2）對“漏電”進行文字顯示。
（3）語音播報“線路漏電，請注意”。
8.7電源監控
（1）可對各相電壓進行數值顯示及曲線顯示，顯示精度±5V
（2）可對各相電流進行數值顯示及曲線顯示，顯示精度±0.1A
（3）高壓保護電壓設置：
①設置范圍<300V，輸入1A;
②動作時間：2-5S，輸入單位0.1S
（4）欠壓保護電壓設置：
①設置范圍：>154V，輸入單位1V
②動作時間：2-5S，輸入單位0.1S
(5)過流保護電流設置：
①設置范圍：<20A,輸入單位0.01A;
②動作時間：0.5-2S，輸入單位0.1S
▲投標時提供帶★項的視頻演示，并提供實驗室智能電源管理系統含以上內容的第三方檢測報告。
五、操作實訓
1、消防排煙系統的認識；
2、消防防煙系統的認識；
3、消防防類系統控制操作；
4、消防排煙系統的手動操作；
3、消防排煙系統的自動操作；
4、消防排煙系統與操聯動中心的操作；
5、消防排煙系統的聯動編程；
6、消防防煙系統的聯動編程。
