TYK-RFID03型 RFID物聯網技術實驗平臺
一、產品簡介

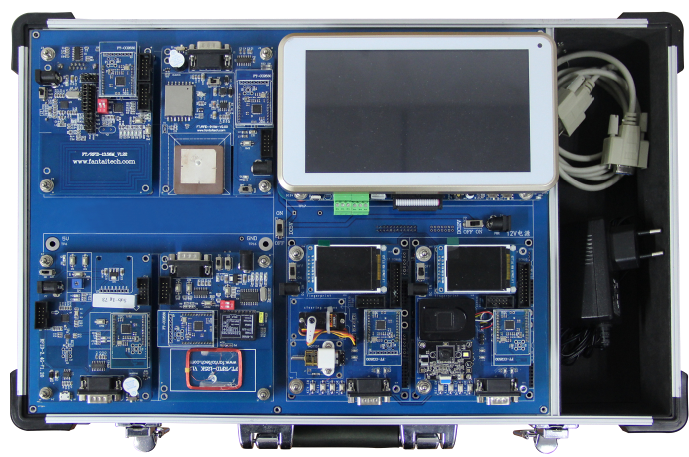

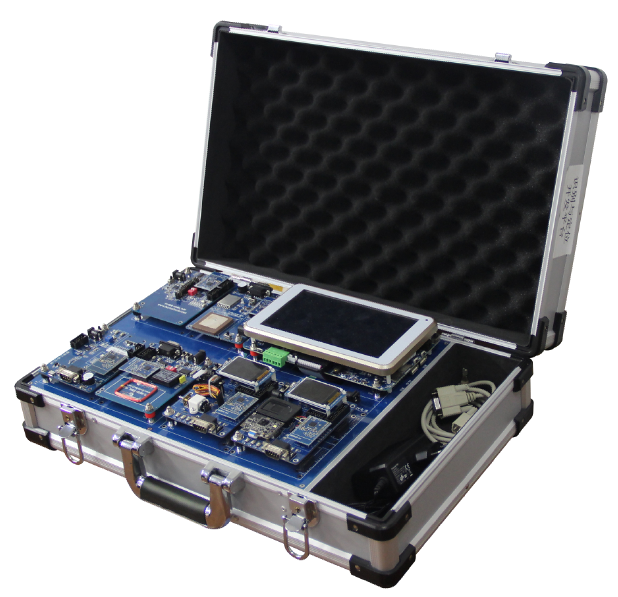

TYK-RFID03型 RFID識別技術教學實驗箱用于輔助RFID識別技術、生物識別等理論課程，使學生了解和掌握以RFID為主的多種識別技術的硬件、原理及用途。
該產品包含125KHz低頻模塊、13.56MHz高頻模塊、915MHz超高頻模塊、2.4GHz有源讀寫模塊、條碼二維碼指紋識別板、智能控制板、以及嵌入式網關。實驗課程重點放在對各個頻段RFID模塊的管理、控制和上位機程序的應用開發上，學生可以利用開放的通信協議，使用多種編程語言（C#、Android等）編寫上位機應用程序與RFID模塊、二維碼指紋識別節點、智能控制板進行數據交互，實現各種物聯網應用場景。
二、 產品特點
1、緊密圍繞教育部物聯網工程專業人才培養計劃和教學大綱展開軟硬件和配套實驗的設計，可以滿足《RFID原理及應用》專業課程的實驗開設。
2、實驗箱集成了常用的RFID頻段和ISO協議：包括125K低頻、13.56MHz高頻、915MHz超高頻、2.4Ghz微波四種RFID頻段，支持ISO-15693、ISO-14443、ISO-18000-6C等各種國際標準協議。
3、提供了多種其他識別技術：如二維碼/指紋識別、圖像識別。
4、增加了控制設備，可與RFID模塊組建各種聯動控制場景，增強體驗感。
5、實驗箱集成的嵌入式網關、RFID低頻、高頻、超高頻、2.4G有源、控制板、二維碼識別、指紋識別等節點均通過插件方式與底板連接，采用供電與固定一體的安裝方式，既可固定在實驗箱上使用，也可單獨取出，作為移動節點用于實訓項目。
6、每個RFID模塊提供多種訪問方式：可通過RS232接口和上位機軟件單獨應用，也可通過ZigBee無線通信模塊由網關集中管理。
7、采用Cortex-A9智能網關，集中統一管理板載節點。
8、提供各個RFID頻段適合的實訓案例，拓展視野。
三、 產品功能
1、支持低頻讀卡器基礎實驗
2、支持高頻讀卡器基礎實驗
3、支持超高頻讀卡器基礎實驗
4、支持2.4G有源讀卡器基礎實驗
5、提供多種RFID綜合應用實訓案例
（1）身份識別綜合實訓案例界面
（2）圖書管理綜合實訓案例界面
（3）ETC模擬收費綜合實訓案例界面
（4）倉儲出入綜合實訓案例界面
（5）畜牧養殖實訓案例界面
（6）圖像處理基礎Android實驗界面
（7）人臉檢測案例Android實驗界面
四、 課程資源
1、課程目標：
了解掌握物聯網射頻識別、生物識別、及圖像識別技術，例如四頻段識別、條碼識別、二維碼識別、指紋識別、人臉識別、及ID卡識別、IC卡等技術標準與應用。
2、課程簡介
本課程在目前主流的RFID識別的基礎上增加生物識別技術與圖像識別技術。通過原理講解與案例實操使學生能夠更加深入了解物聯網識別技術的應用場景及相關識別技術特性。
3、課程目錄
| 序號 | 實驗類別 | 實驗?zāi)夸?/td> |
| 1. | 低頻125K原理及實驗 | EM4100標簽內部結構簡介 T5557標簽內部結構簡介 低頻讀卡器與PC的聯機測試 EM4100卡讀ID號實驗 T5557卡初始化配置 T5557卡快速讀取頁數據 T5557卡單塊及多塊讀操作 T5557卡單塊及多塊快速寫操作 T5557卡復制ID卡操作 |
| 2. | 高頻13.56M原理及實驗 | 尋找單張、多張標簽及標簽總量 讀寫單個塊操作 鎖定標簽塊操作 讀寫多個塊數據 設置標簽進入靜默狀態 設置標簽處于被選擇狀態 復位標簽進入準備狀態 向標簽寫應用標志位 鎖定應用標志位 寫數據存儲格式標志位 鎖定數據存儲格式ID標志位 獲取標簽信息 獲取多個塊安全狀態 |
| 3. | 超高頻915M原理及實驗 | EPC單卡及多卡識別實驗 TID單卡及多卡識別實驗 EPC讀寫操作實驗 GEN2標簽的列舉數據和多字節操作實驗 GEN2標簽的USER數據讀寫實驗 |
| 4. | 有源2.4G原理及實驗 | 2.4G基站讀寫器設置實驗 2.4G標簽設置實驗 信道及PID查詢修改實驗 2.4G標簽LED控制實驗 2.4G標簽蜂鳴器控制實驗 2.4G標簽flash8數據讀取實驗 2.4G標簽flash5寫操作實驗 標簽上報應用實驗 |
| 5. | 其他識別技術 | 二維碼識別實驗 指紋識別實驗 OpenCV圖像識別實驗 |
| 6. | 綜合應用實訓 | 身份識別綜合實訓 圖書管理應用實訓 ETC模擬收費應用實訓 倉儲出入庫綜合實訓 牲畜養殖耳標應用實訓 人臉檢測應用實訓 |
五、 配置清單
| 序號 | 名稱 | 數量 | 備注 |
| 1 | Cortex-A9網關 | 1 | |
| 2 | ZigBee通訊模塊 | 1 | |
| 3 | ZigBee協調路由器 | 1 | |
| 4 | 125K低頻讀卡節點 | 1 | |
| 5 | 13.56M高頻讀卡節點 | 1 | |
| 6 | 915M超高頻讀寫節點 | 1 | |
| 7 | 2.4G微波讀寫節點 | 1 | |
| 8 | 二維碼指紋識別節點 | 1 | |
| 9 | 智能控制節點 | 1 | |
| 10 | 模擬攝像頭 | 1 | |
| 11 | 低頻電子標簽 | 5 | |
| 12 | 高頻電子標簽 | 5 | |
| 13 | 超高頻電子標簽 | 5 | |
| 14 | 2.4G電子標簽 | 1 | |
| 15 | ZigBee無線組網傳輸軟件 | 1 | |
| 16 | 低頻上位機應用軟件 | 1 | |
| 17 | 高頻上位機應用軟件 | 1 | |
| 18 | 超高頻上位機應用軟件 | 1 | |
| 19 | 2.4G有源上位機應用軟件 | 1 | |
| 20 | 上位機綜合實訓應用軟件 | 1套 | |
| 21 | Android網關RFID節點管理軟件 | 1 | |
| 22 | DC5V3A開關電源 | 1 | |
| 23 | DC12V開關電源 | 1 | |
| 24 | 交叉串口線 | 1 | |
| 25 | 交叉網線 | 1 | |
| 26 | Mini USB數據線 | 1 | |
| 27 | CC2530-Debugger調試器 | 1 | |
| 28 | 方口USB同步線 | 1 | |
| 29 | JLink仿真器 | 1 | |
| 30 | 程序下載調試板V1.0 | 1 | |
| 31 | USB轉串口線 | 1 | |
| 32 | 視頻線纜 | 1 | |
| 33 | TF卡讀寫器 | 1 | |
| 34 | 8G TF card | 1 | |
| 35 | 光盤資料：含實驗手冊 | 1 |
