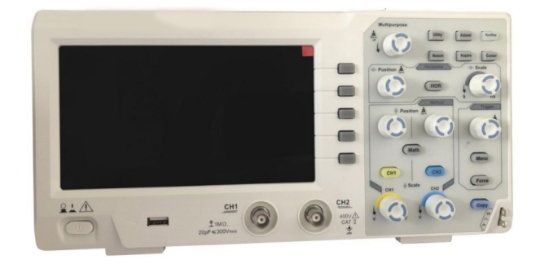

TYK-B02S型示波器實驗實訓裝置
一、主要技術參數
1、110MHz帶寬 ,1GSa/s實時采樣率,雙通道;
2、7英寸TFT(真彩色)液晶屏幕,65535色,分辨率不低于800 × 480 像素 ;
3、存儲波形不少于16組;具備U盤存儲功能;
4、具有自動量程功能,支持水平,垂直、單波形/多波形跟蹤;
5、探頭衰減倍數不少1X, 10X, 100X, 1000X,四 種;
6、幅度檔位2 mV/div~10V /div按1~2~5進制方式步進
7、支持光標測量,光標模式不少于電壓差(△V),時間差(△T),時間差&電壓差(△V),自動光標四種模式;
8、內置6位硬件頻率計,可測量2Hz ~ 20MHz;
9、具有電流測量功能,測量范圍:100.0mA/V ~ 1KA/V;
10、USB Device & Host接口;
11、具有30種自動測量功能(峰-峰值、平均值、均方根值、周期均方根值、游標均方根值、頻率、周期、工作周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、相位、正脈沖、負脈寬、正占空比、負占空比、延遲A→B 、延遲A→B 、正脈沖個數、負脈沖個數、上升邊沿個數、下降邊沿個數、面積、周期面積;參數為中文顯示,便于學生理解),能自定義測量菜單
12、支持LABVIEW通訊,支持二次開發。
13、一鍵自動調整波形功能(垂直位置調整,水平時基調整,觸發位置調整)
14、多國語言選擇功能(中英俄德西)。
15、雙顯示視窗放大功能,同時顯示主要波形和放大波形兩部分內容。???
