一、概述：

      TYK-151A型 傳感器與檢測技術實驗裝置是本公司*新推出為傳感器及相關學科的教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備?？赏瓿?ldquo;傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”“工程檢測技術及應用”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。該設備為經濟型的設備，為預算不寬裕的學校提供*適合的選擇。

二、實驗項目
實驗  一    金屬箔式應變片——單臂電橋性能實驗
實驗  二    金屬箔式應變片——半橋性能實驗
實驗  三    金屬箔式應變片——全橋性能實驗
實驗  四    金屬箔式應變片單臂、半橋、全橋性能比較實驗
實驗  五    金屬箔式應變片——溫度影響實驗
實驗  六    直流全橋的應用——電子秤實驗
實驗  七    移相器實驗
實驗  八    相敏檢波器實驗
實驗  九    交流信號激勵的稱重傳感器實驗
實驗  十    差動變壓器的性能實驗
實驗十 一   激勵頻率對差動變壓器特性的影響實驗
實驗十 二   差動變壓器零點殘余電壓補償實驗
實驗十 三   差動變壓器的應用——振動測量實驗
實驗十 四   電容式傳感器的位移特性實驗
實驗十 五   電容傳感器動態特性實驗
實驗十 六   直流激勵時霍爾式傳感器的位移特性實驗
實驗十 七   交流激勵時霍爾式傳感器的位移特性實驗
實驗十 八   霍爾式傳感器振動測量實驗*
實驗十 九   霍爾式傳感器的應用——電子秤實驗
實驗二 十   霍爾測速實驗
實驗二十一  磁電式轉速傳感器的測速實驗
實驗二十二  用磁電式傳感器測量振動實驗*
實驗二十三  壓電式傳感器測量振動實驗
實驗二十四  電渦流傳感器的位移特性實驗
實驗二十五  被測體材質對電渦流傳感器的特性影響實驗
實驗二十六  被測體面積大小對電渦流傳感器的特性影響實驗
實驗二十七  電渦流傳感器測量振動實驗
實驗二十八  電渦流傳感器的應用——電子秤實驗
實驗二十九  電渦流傳感器測轉速實驗*
實驗三十    K、E型熱電偶溫度特性實驗
實驗三十一  熱電偶冷端溫度補償實驗*
實驗三十二  光電轉速傳感器的轉速測量實驗
實驗三十三  利用光電傳感器測轉速的其它方案*
實驗三十四  光敏電阻演示實驗
實驗三十五  對酒精敏感的氣敏傳感器的原理實驗
實驗三十六  濕度傳感器的實驗
實驗三十七  PN結溫度傳感器溫度特性實驗
實驗三十八  負溫?zé)崦綦娮铚囟忍匦詫?shí)驗
實驗三十九  擴散硅壓阻壓力傳感器的壓力測量實驗
實驗 四 十  擴散硅壓阻壓力傳感器差壓測量實驗*
實驗四十一  光纖傳感器的位移特性實驗
實驗四十二  光纖傳感器測量振動實驗
實驗四十三  光纖傳感器的測速實驗
實驗四十四  集成溫度傳感器的溫度特性實驗
實驗四十五  pt100熱電阻溫度特性實驗
實驗四十六  Cu50熱電阻溫度特性實驗
實驗四十七  正溫?zé)崦綦娮铚囟忍匦詫?shí)驗
實驗四十八  熱釋電紅外傳感器特性實驗
實驗四十九  氣體流量的測定*
實驗五 十   硅光電池演示實驗
實驗五十一  超聲波傳感器測量距離實驗
實驗五十二  超聲波傳感器的運用*
實驗五十三  PSD位置傳感器測定位置實驗
實驗五十四  PSD位置傳感器微振動測量實驗
實驗五十五  PSD位置傳感器用于自動定位系統*
實驗五十六  扭矩傳感器的性能實驗
實驗五十七  扭矩傳感器的不同形式*
實驗五十八  CCD電荷耦合器件測定直徑實驗
實驗五十九  光學系統對CCD測徑系統的影響*
實驗六 十   光柵傳感器莫爾條紋的細分、計數實驗
備注：帶*號實驗為思考實驗，由學生自己動手組建。
三、產品特點：
   1、實驗用電設有漏電保護及熔絲短路保護，直流電源設置短路保護電路，可顯示正常、故障狀況。實驗連接線采用新型連接線，彈性接觸，接觸電阻小。
   2、傳感器處理電路采用模塊化設計。實驗項目還可根據新產品的開發不斷拓展。
   3、傳感器結構接近于工業檢測傳感器，有較高的精度，使實驗內容更接近實際應用，及便于用計算機作實驗的特性分析及控制。
   4、從傳感器、測量?jī)x表、專用電源、溫度源、氣源、振動源、轉動源、信號源、數據采集控制器到實驗連接線等均配套齊全，其性能、精度及規格均密切結合實驗的需要進行配套。
   5、主控臺功能分布采用分塊式結構形式，布置合理，接線方便。面板示意、圖線分明。傳感器采用進口透明有機玻璃制作
四、技術參數
  1． 輸入電源：AC220V±5%    50±1Hz
  2． 額定電流：≤5A
  3． 相對溫度：-5℃～40℃  相對濕度：＜75%（25℃）
  4． 外形尺寸：長×寬×高=1450×700×1140 mm3

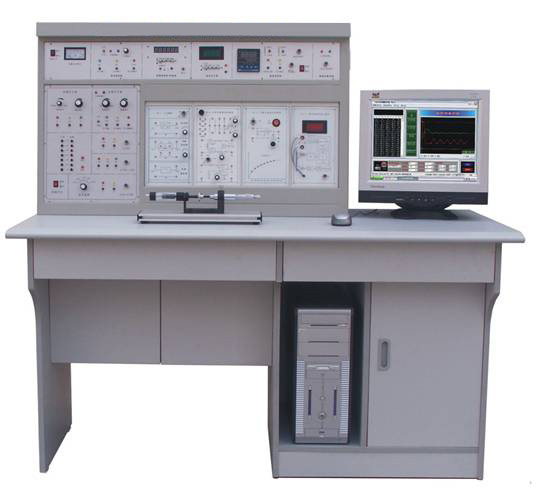

五、主控臺性能指標
 設備由主控臺、處理電路模塊、數據采集、傳感器等構成
  1、主控制屏
實驗用電設有漏電保護及熔絲短路保護，直流電源設置短路保護電路。還提供:
（1）多路穩壓直流電源
（2）信號源
（3）轉動源控制
（4）等精度頻率/轉速表
（5）直流電壓表
（6）溫度源
（7）轉動源
（8）振動源
（9）氣源
（10）傳感器固定架
（11）數據采集卡及處理軟件
2、模塊化處理電路
電橋電路
電荷放大器
電容變換器
渦流變換器
差動放大器
電壓放大器
有移相器（Δφ±40°）
相敏檢波器（0-360°C）
低通濾波器（FT≤35Hz）
SM-13超聲位移傳感器實驗?zāi)K
SM-14扭矩傳感器實驗?zāi)K
SM-18硅光電池實驗?zāi)K
SM-19光柵位移傳感器實驗?zāi)K

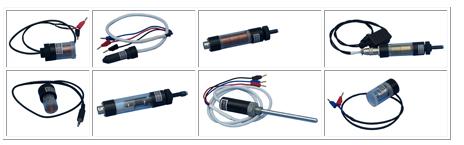

3、傳感器（29種傳感器）
包括：電阻應變式傳感器
差動變壓器、
電容式傳感器
霍爾式位移傳感器
霍爾式轉速傳感器
磁電式傳感器
壓電式傳感器
電渦流位移傳感器
K型熱電偶
E型熱電偶
集成溫度傳感器
Pt100鉑電阻
Cu50銅電阻
PN結溫度傳感器
正溫?zé)崦綦娮?br />負溫?zé)崦綦娮?br />光電轉速傳感器
光敏電阻
熱釋電傳感器
擴散硅壓力傳感器
光纖位移傳感器
氣敏傳感器
濕敏傳感器
硅光電池
超聲波位移傳感器
PSD位置傳感器
扭矩傳感器
CCD電荷耦合器件
光柵位移傳感器
