TYK-ZD03A型總線實訓裝備（PROFIBUS-DP）
一、設備外觀圖： 二、設備概述： 本實訓設備采用網孔板結構，在網孔板上固定有供電單元、可編程控制器、觸摸屏、及接口模塊、電源單元和實訓控制對象單元等。本設備采用集西門子、圖爾克等多廠家、跨品牌于一體的網絡通訊實訓裝置。采用工業常用現場總線PROFIBUS DP通訊方式進行數據交換。從入門到精通，從基礎到深入，都可以在本設備上輕松完成。 本設備采用現代工業自動化領域中典型的應用技術，如可編程控制器應用技術、觸摸屏應用技術、工業網絡通訊應用技術等。 為盡可能反應出本裝置的多樣化，本裝置采用接口快插式結構連接。可以提供多種多樣的實訓控制對象，本實訓裝置除可進行一般常規控制實訓外，還可以選購本公司其他實訓對象裝置進行擴展。 三、技術參數： 交流電源：三相五線 AC 380 V±10%? 50 Hz； 溫度：-10～40℃；環境濕度：≤90％無水珠凝結； 外形尺寸：長×寬×高＝1280×750×1730mm 整機容量：≤1.0 kVA； 安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標...
分享
描述

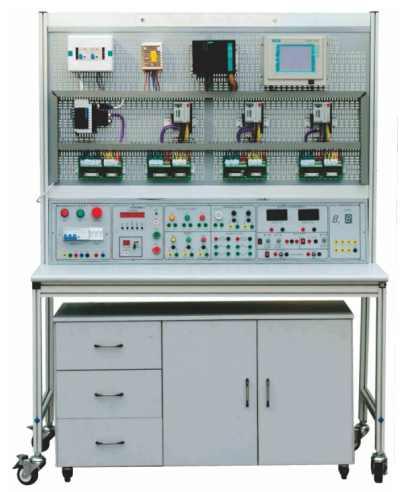

一、設備外觀圖：
二、設備概述：
本實訓設備采用網孔板結構，在網孔板上固定有供電單元、可編程控制器、觸摸屏、及接口模塊、電源單元和實訓控制對象單元等。本設備采用集西門子、圖爾克等多廠家、跨品牌于一體的網絡通訊實訓裝置。采用工業常用現場總線PROFIBUS DP通訊方式進行數據交換。從入門到精通，從基礎到深入，都可以在本設備上輕松完成。
本設備采用現代工業自動化領域中典型的應用技術，如可編程控制器應用技術、觸摸屏應用技術、工業網絡通訊應用技術等。
為盡可能反應出本裝置的多樣化，本裝置采用接口快插式結構連接?？梢蕴峁┒喾N多樣的實訓控制對象，本實訓裝置除可進行一般常規控制實訓外，還可以選購本公司其他實訓對象裝置進行擴展。
三、技術參數：
- 交流電源：三相五線 AC 380 V±10%? 50 Hz；
- 溫度：-10～40℃；環境濕度：≤90％無水珠凝結；
- 外形尺寸：長×寬×高＝1280×750×1730mm
- 整機容量：≤1.0 kVA；
- 安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。
