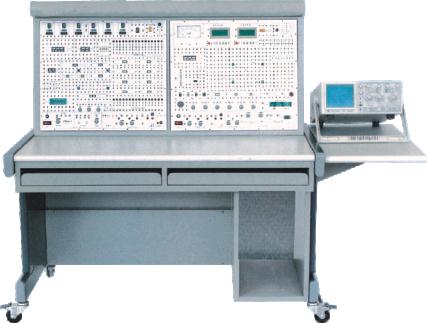

LGDZ-1A型 模擬電子電路實驗裝置（雙組）
?
一、技術性能
??1、輸入電源：?jiǎn)蜗嗳€(xiàn)220V±10%?50Hz?
??2、工作環境：溫度-10℃～+40℃?相對濕度＜85%(25℃)?海拔＜4000m
??3、裝置容量：＜200VA
??4、外形尺寸：155×80×123cm3?
二、實驗室設備裝置的配備：
主要由實驗控制屏和實驗桌兩部分組成，實驗控制屏主要由兩套模電功能板組成,?可以同時開設兩組模電實驗。主要功能組成如下:，?
????直流穩壓電源：±5V/1A兩路，0.0～18V/0.75A連續可調兩路（通過適當?shù)倪B接，可得到0～±18V及0～36V連續可調電源），±5V電源還設有短路報警、指示功能，每路電源均有短路軟截止自動恢復保護功能。
????直流信號源：-5V～±5V連續可調電路。
????交流電源：0V、6V、10V、14V抽頭電源一路，中心抽頭17V電源兩路，每路電源均有短路保護自動恢復功能。控制屏左右兩側設有220V單相三芯插座若干個。
函數信號發生器:本信號發生器是由單片集成函數信號發生器及外圍電路,數字電壓指示及功率放大電路等組合而成。其輸出頻率范圍為2Hz～2MHz，輸出幅度峰峰值換選擇，輸出頻率分七個頻段選擇，還設有三位LED數碼管顯示其輸出幅度（峰一峰值）。輸出衰減分0dB、20dB、40dB、60dB四檔，由兩個“衰減”按鍵選擇。
????六位數顯頻率計：本頻率計的測量范圍為1Hz至10MHz，有六位共陰極LED數碼管顯示，閘門時基1S，靈敏度35mV(1-500kHz)//100mV(500kHz-10MHz)；測頻精度為萬分之二（10MHz）。將頻率計開關（內測/外測）置于“內測”，即可測量“函數信號發生器”本身的信號輸出頻率。將開關置于“外測”，則頻率計顯示由“輸入”插口輸入的被測信號的頻率。
直流數字電壓表：分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數顯，輸入阻抗10MΩ，精度0.5級。
????直流數字毫安表：分2mA、20?mA、200?mA三檔，直鍵開關切換，三位半數顯，精度0.5級。
????設有1?mA/100Ω鏡面指針式精密直流毫安表、繼電器、楊聲器、峰鳴器、振蕩線圈、可控硅、12V信號燈、功率電阻、橋堆、三極管、集成穩壓塊、電容、三極管、按鈕及電位器等。
????模電實驗功能板設有可裝、卸固定線路實驗小板的插座四只，配有共射極單管放大器/負反饋放大器實驗板、射極跟隨器實驗板、RC正弦波振蕩器實驗板、差動放大器實驗板及OTL功率放大器實驗板共五塊，可采用固定線路及分立元件靈活組合進行實驗。另外，還可選購模擬EDA下載板。
????實驗連接點、測試點采用高可靠自鎖緊防轉疊插座及測試彎針，設有高可靠圓腳集成塊插座（40P1只、14P1只、8P2只）及鍍銀長紫銅管等，供插各種集成塊、三極管、電容及電阻等器件，接觸性能良好，實驗可靠。
實驗功能板采用2mm厚的敷銅板制成，正面印有元器件圖形符號、字符及連線，反面是相應連線并焊好相應器件。
????教學儀器裝置設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。?
三、基本實驗內容
????本裝置提供模電實驗指導書，具有相當?shù)纳疃群蛷V度，各級各類學校可根據自己教學的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。
???1.常用電子儀器的使用
???2.晶體管共射極單管放大器
???3.場效應管放大器?
???4.負反饋放大器
???5.射極跟隨器?
???6.差動放大器?
???7.集成運算放大器指標測試?
???8.集成運算放大器的基本應用Ⅰ—?模擬運算電路
???9.集成運算放大器的基本應用Ⅱ—信號處理(有源濾波器)
???10.集成運算放大器的基本應用Ⅲ—信號處理(電壓比較器)
???11.集成運算放大器的基本應用Ⅳ—?信號處理(波形發生器)?
???12.RC正弦波振蕩器?
???13.LC正弦波振蕩器?
???14.函數信號發生器的組裝與調試
???15.壓控振蕩器?
???16.低頻功率放大器Ⅰ—?OTL功率放大器
???17.期工程低頻功率放大器Ⅱ—?集成功率放大器?
???18.直流穩壓電源Ⅰ—?串聯型晶體管穩壓電源
???19.直流穩壓電源Ⅱ—?集成穩壓器?
???20.晶閘管可控整流電路?
???21.應用實驗—?溫度監測及控制電路?
???22.綜合實驗—?萬用電表的設計與調試
???23)?在系統可編程模擬器件設計實驗（配Lattice模擬可編程器件ispPAC20下載板）
?
