TYK-SX01型 數控銑床故障診斷與維修實驗臺

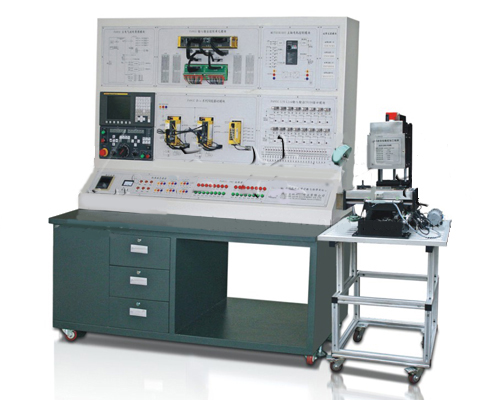

TYK-SX01型 數控銑床故障診斷與維修實驗臺是為了滿足學生學習數控編程、數控加工、數控系統檢測與維修為目的,而專門開發的一套實用型的數控實訓臺。系統主要由數控加工部分、數控故障檢測部分等二部分組成?？梢允箤W生掌握數控銑床控制系統的控制原理、CNC系統編程、銑床電器安裝及調試、數控系統故障診斷與維修、零件編程及實時加工等多項實驗內容。操作貼近于工業數控銑床。另外,本系統可根據課程要求,完成相關的課程設計或畢業設計。 一、主要配置系統 1.數控系統（可選） 2.電氣控制與故障檢測系統; 3.輸入輸出信號控制系統; 4.主軸變頻調速控制系統 5.伺服驅動控制系統; (可配置步進驅動或伺服驅動) 6.實驗臺(迷你型數控銑床) 二、主要實驗項目 1、數控系統操作編程與故障排除實驗 2、主軸變頻調試與故障診斷實驗 3、伺服驅動的控制與故障診斷實驗 4、變頻系統的控制與故障診斷實驗 5、數控電氣控制設計與故障檢測實驗 6、數控系統輸入輸出接口配置及模擬運行實驗 7、數控電氣接口板設計與制作實驗 8、冷卻系統的控制與故障檢測培訓 ...
分類：
分享
描述
TYK-SX01型 數控銑床故障診斷與維修實驗臺是為了滿足學生學習數控編程、數控加工、數控系統檢測與維修為目的,而專門開發的一套實用型的數控實訓臺。系統主要由數控加工部分、數控故障檢測部分等二部分組成?？梢允箤W生掌握數控銑床控制系統的控制原理、CNC系統編程、銑床電器安裝及調試、數控系統故障診斷與維修、零件編程及實時加工等多項實驗內容。操作貼近于工業數控銑床。另外,本系統可根據課程要求,完成相關的課程設計或畢業設計。
一、主要配置系統
1.數控系統（可選）
2.電氣控制與故障檢測系統;
3.輸入輸出信號控制系統;
4.主軸變頻調速控制系統
5.伺服驅動控制系統; (可配置步進驅動或伺服驅動)
6.實驗臺(迷你型數控銑床)
二、主要實驗項目
1、數控系統操作編程與故障排除實驗
2、主軸變頻調試與故障診斷實驗
3、伺服驅動的控制與故障診斷實驗
4、變頻系統的控制與故障診斷實驗
5、數控電氣控制設計與故障檢測實驗
6、數控系統輸入輸出接口配置及模擬運行實驗
7、數控電氣接口板設計與制作實驗
8、冷卻系統的控制與故障檢測培訓
9、三軸控制系統故障檢查和排除訓練
10、機床傳感器接線、維修和故障排除訓練
11、伺服系統的硬件設計
12、滾珠絲杠機械設計
13、直線滑軌機械設計
14、PLC編程與應用
15、低壓電氣元件的原理、性能及接線
16、數控系統的調試與參數設置等
17、數控機床的編程、模擬及實際操作加工。
三、技術參數
1.X有效行程: 240mm
2.Y有效行程: 150mm
3.Z有效行程: 130mm
4.X、Y、Z軸控制分辨率: 0.001mm
5.主軸變頻調速范圍: 100-1500rpm
6.工作電源:三相380VAC±10%, 50Hz
7.主軸電機: 150W
8.變頻器: 0.75KW三菱變頻器
9.工作環境: <=90% (40℃)
10.直流電源: 24VDC±10%, 2A
11.安全保護:本實驗臺所有電器元件均通過國家相關的安全標準,電路系統帶有過載保護、短路保護、漏電保護等保護功能,外部插線均采用具有高絕緣性能且?guī)ёo套插座的安全實驗快插導線。
