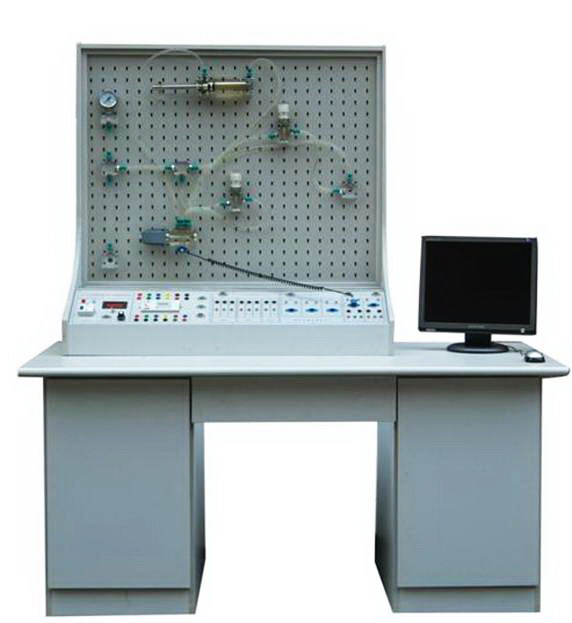

TYK -YY18E型 透明液壓PLC控制實訓裝置
一、液壓PLC控制實訓裝置主要特點 1、液壓PLC控制實訓臺主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。 2、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實訓組裝回路快捷、方便。 3、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。 4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。 二、液壓PLC控制實訓裝置主要技術參數 1、電源：AC220V? 50HZ 2、直流電源輸入AC220V? 輸出DC24V/3A 3、可編程控制器（PLC）：松下FP－14型主機? 8輸入6輸出（繼電器輸出方式） 4、油泵電機功率：250W? 調速范圍0－1700RMP 5、實訓油路液流壓力要求需0.3－0.6MPA （油泵*高壓力：PMAX=1.05MPA） 6、電磁換向閥：AC...
分類：
分享
描述
一、液壓PLC控制實訓裝置主要特點
1、液壓PLC控制實訓臺主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實訓組裝回路快捷、方便。
3、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
二、液壓PLC控制實訓裝置主要技術參數
1、電源：AC220V? 50HZ
2、直流電源輸入AC220V? 輸出DC24V/3A
3、可編程控制器（PLC）：松下FP－14型主機?
8輸入6輸出（繼電器輸出方式）
4、油泵電機功率：250W? 調速范圍0－1700RMP
5、實訓油路液流壓力要求需0.3－0.6MPA
（油泵*高壓力：PMAX=1.05MPA）
6、電磁換向閥：AC220V.吸力3mpa
7、實訓裝置外型尺寸：1600mm×700mm×760mm
8、實訓臺尺寸：11050mm×450mm×1100mm
三、液壓基本實訓的換向回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。

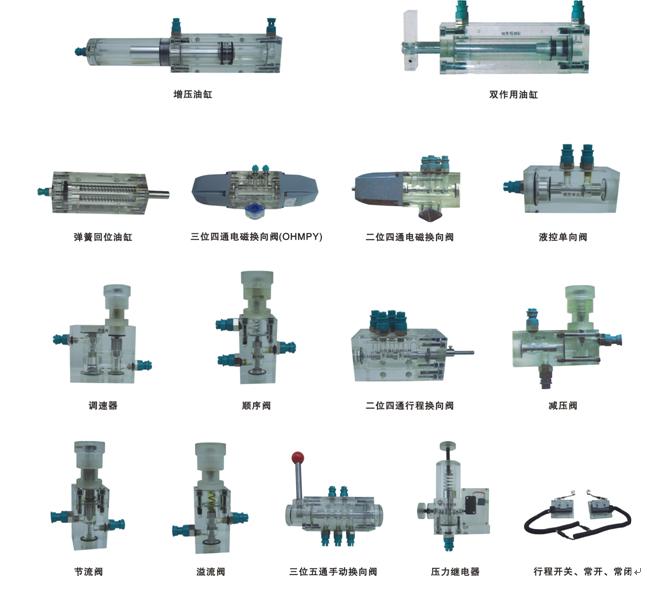

四、液壓元件
?
?
?
